الوجبات الجاهزة الرئيسية: موصلات الفئة 5، المحددة بواسطة إيك 60228، هي موصلات مرنة مجدولة تستخدم في وصلات التمديد ولوحات التحكم والتطبيقات الصناعية. يغطي هذا الدليل المواصفات الفنية والمقارنة مع الفئة 2 وكيفية اختيار الموصل المناسب لمشروعك.

في عالم الهندسة الكهربائية وتصنيع الكابلات، لا تعد "المرونة" مجرد سمة مادية - بل هي فئة فنية محددة بدقة. إذا سبق لك التعامل مع كابل طاقة قوي مقابل سلك تحكم مرن وسهل الانحناء، فقد واجهت الفرق بين فئات الموصلات بشكل مباشر.

وتخضع معظم هذه المواصفات للمعايير الدولية IEC 60228 . يأخذ هذا الدليل نظرة عميقة الموصلات من الدرجة 5 - معيار الصناعة للتطبيقات المرنة - الذي يغطي متطلبات البناء والحدود الكهربائية وحالات الاستخدام في العالم الحقيقي.

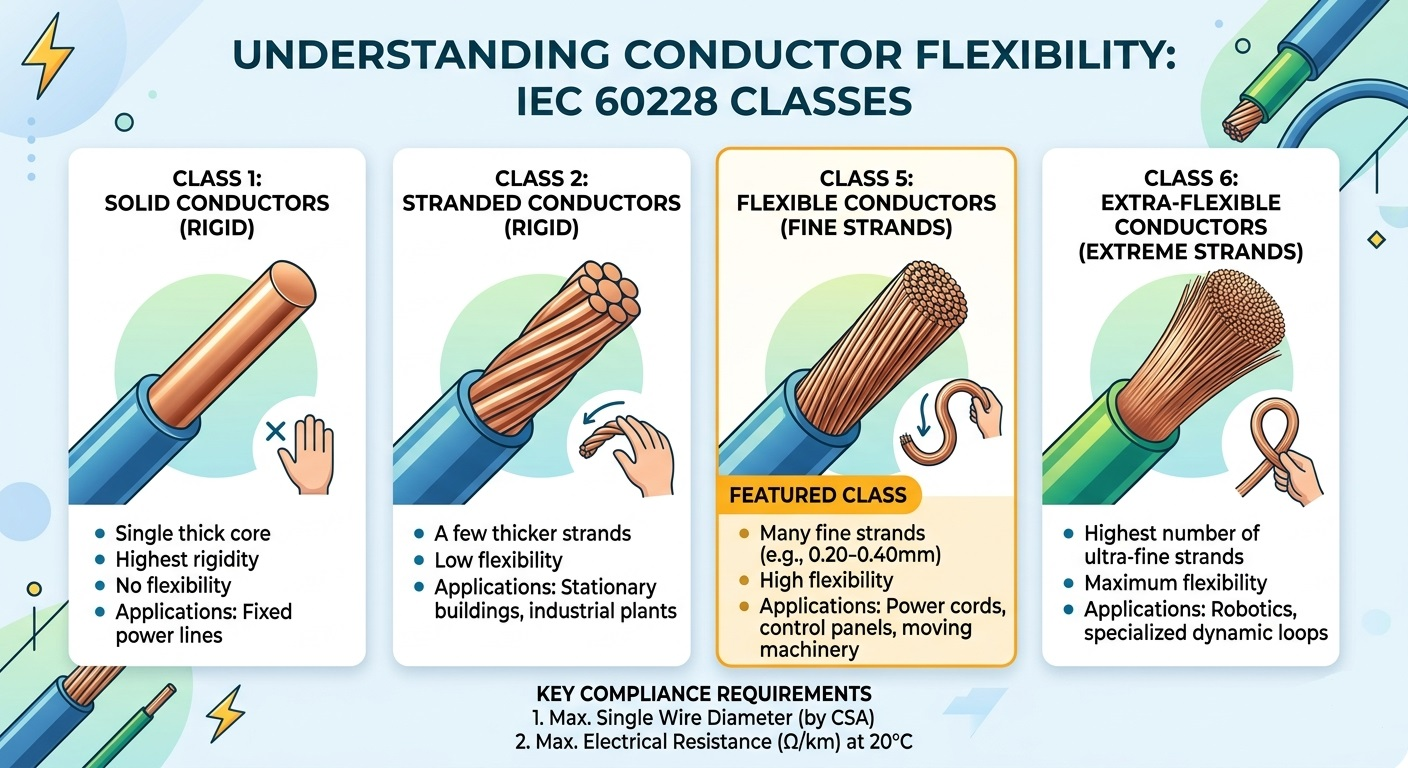

فهم إطار تصنيف الموصلات IEC 60228

تصنف IEC 60228 (ومعادلها البريطاني BS EN 60228) الموصلات إلى أربع فئات رئيسية على أساس البناء والمرونة. يعد فهم موقع الفئة 5 في هذا التسلسل الهرمي أمرًا ضروريًا لاختيار المنتج الصحيح:

ما الذي يجعل قائد الفرقة الموسيقية "الفئة 5"؟ المواصفات الفنية

يتكون موصل الفئة 5 من عدة أسلاك نحاسية دقيقة مجمعة معًا لتحقيق المرونة. وعلى عكس الافتراضات الشائعة، فإن المواصفة IEC 60228 تفعل ذلك لا يصف بدقة العدد الإجمالي للخيوط. وبدلاً من ذلك، يفرض المعيار الالتزام بمقياسين أساسيين:

1. الحد الأقصى لقطر الأسلاك الفردية

ولضمان بقاء الموصل مرنًا بشكل حقيقي، تضع المواصفة القياسية IEC 60228 حدًا أعلى صارمًا لقطر كل خيط على حدة. تنحني الخيوط الرقيقة بسهولة أكبر، مما يقلل من إجهاد المعدن خلال دورات الثني المتكررة. تتضمن الأمثلة التمثيلية من المعيار ما يلي:

• موصل 75 مم² → الحد الأقصى لقطر السلك الفردي: 0.21 مم
• موصل 5 مم ² → الحد الأقصى لقطر السلك الفردي: 0.26 مم
• موصل 10 مم² → الحد الأقصى لقطر السلك الفردي: 0.41 مم
• موصل 35 مم² → الحد الأقصى لقطر السلك الفردي: 0.41 مم

2. أقصى مقاومة كهربائية عند 20 درجة مئوية

المقاومة الكهربائية هي معيار الأداء المحدد. يجب ألا تتجاوز المقاومة الإجمالية للموصل المكتمل من الفئة 5 القيم المحددة في جداول المقاومة الخاصة بالمواصفة IEC 60228، والتي يتم قياسها عند 20 درجة مئوية. تسمح هذه القاعدة للمصنعين بمرونة التصميم: إذا كانت الشركة المصنعة تستخدم أسلاكًا مقاس 0.20 مم بدلاً من الحد الأقصى الذي يبلغ 0.21 مم، فهذا مقبول - بشرط أن يظل الموصل النهائي مطابقًا لحد المقاومة.

يضمن هذا النهج المكون من معلمتين (مقاومة قطر السلك) أن تكون موصلات الفئة 5 مرنة جسديًا وفعالة كهربائيًا، دون الإفراط في تحديد عملية التصنيع.

موصلات الفئة 5 مقابل موصلات الفئة 2: الاختلافات الأساسية

يواجه مهندسو الكهرباء في كثير من الأحيان الاختيار بين موصلات الفئة 2 والفئة 5. يعتمد القرار على ما إذا كان الكبل سيكون في تثبيت ثابت أو تطبيق متنقل/مرن. وهنا مقارنة مباشرة:

التطبيقات الرئيسية للموصلات IEC 60228 الفئة 5

نظرًا لأن الموصلات من الفئة 5 يمكنها تحمل الاهتزازات المعتدلة والانحناء المتكرر دون أن تتكسر، فقد تم تحديدها عبر مجموعة واسعة من الصناعات:

• الحبال المرنة وأسلاك التمديد: الأجهزة المنزلية والأدوات الكهربائية والمعدات المحمولة حيث يجب لف الكابلات وفكها وإعادة وضعها بانتظام.
• لوحات التحكم الصناعية: يتطلب التوجيه المحكم حول الزوايا وعبر قنوات الكابلات نصف قطر الانحناء الذي لا يمكن تحقيقه إلا باستخدام الموصلات الدقيقة.
• أحزمة أسلاك السيارات: يتطلب الاهتزاز المستمر للمحرك ودورة درجة الحرارة موصلات تقاوم التعب المعدني طوال عمر خدمة السيارة.
• المنشآت البحرية والبحرية: الحركة المستمرة من الأمواج، جنبًا إلى جنب مع المساحات الضيقة، تجعل الفئة 5 الخيار المفضل لتوزيع الطاقة على متن السفينة.
• الروبوتات والأتمتة: تتطلب أذرع الروبوت المفصلية كابلات تنثني آلاف المرات يوميًا دون فشل - تواجه الفئة 5 هذا التحدي للتطبيقات متوسطة المرونة (الفئة 6 للتطبيقات عالية المرونة).

لماذا تحديد IEC 60228 الفئة 5 مهم لمشروعك

إن اختيار كابل يتم تسويقه على أنه "مرن" دون الرجوع إلى معيار معترف به مثل IEC 60228 Class 5 ينطوي على مخاطر كبيرة. يوفر الامتثال لهذا المعيار ثلاث ضمانات ملموسة:

• السلامة: تضمن حدود المقاومة عدم ارتفاع درجة حرارة الموصل تحت التيار المقدر، مما يمنع تدهور العزل ومخاطر الحريق المحتملة.
• التوافق: تضمن أقطار السلك القصوى القياسية أن الموصل يتناسب بشكل صحيح مع العروات والحلقات والكتل الطرفية القياسية دون الحاجة إلى تعديلات.
• طول العمر: يمنع التجديل الدقيق إجهاد المعدن أثناء الثني المتكرر، مما يطيل عمر خدمة الكابل بشكل كبير مقارنة بالبدائل غير المتوافقة.

عند توريد الكابلات دوليًا، تعمل شهادة IEC 60228 أيضًا على تبسيط الموافقة التنظيمية، حيث يتم اعتماد المعيار أو الاعتراف به في الاتحاد الأوروبي (BS EN 60228)، وأستراليا (AS/NZS 1125)، والعديد من الأسواق الأخرى.

الأسئلة المتداولة حول موصلات الفئة 5

هل الفئة 5 هي نفس الكابل المرن؟

ليس بالضبط. "الكابل المرن" هو مصطلح تجاري واسع النطاق. الفئة 5 هي تصنيف محدد للموصلات وفقًا للمعيار IEC 60228 مع متطلبات فنية قابلة للقياس. يمكن تسويق الكابل على أنه مرن دون تلبية مواصفات الفئة 5.

هل يمكن استخدام موصلات الفئة 5 في الهواء الطلق؟

تشير الفئة 5 إلى بنية الموصل فقط، وليس إلى تصنيف الكابل الإجمالي. يعتمد ما إذا كان الكابل مناسبًا للاستخدام الخارجي على المواد العازلة والغلاف (على سبيل المثال، PVC المقاوم للأشعة فوق البنفسجية، XLPE). تحقق دائمًا من مواصفات الكابل الكاملة، وليس فقط فئة الموصل.

ما هو الفرق بين الفئة 5 والفئة 6؟

كلاهما فئات موصل مرنة. تستخدم الفئة 6 خيوطًا أكثر دقة، مما يؤدي إلى مرونة أكبر وحد أدنى من نصف قطر الانحناء. تم تحديد الفئة 6 للتطبيقات الديناميكية للغاية مثل الثني المستمر في سلاسل السحب، بينما تغطي الفئة 5 سيناريوهات المرونة المعتدلة.
