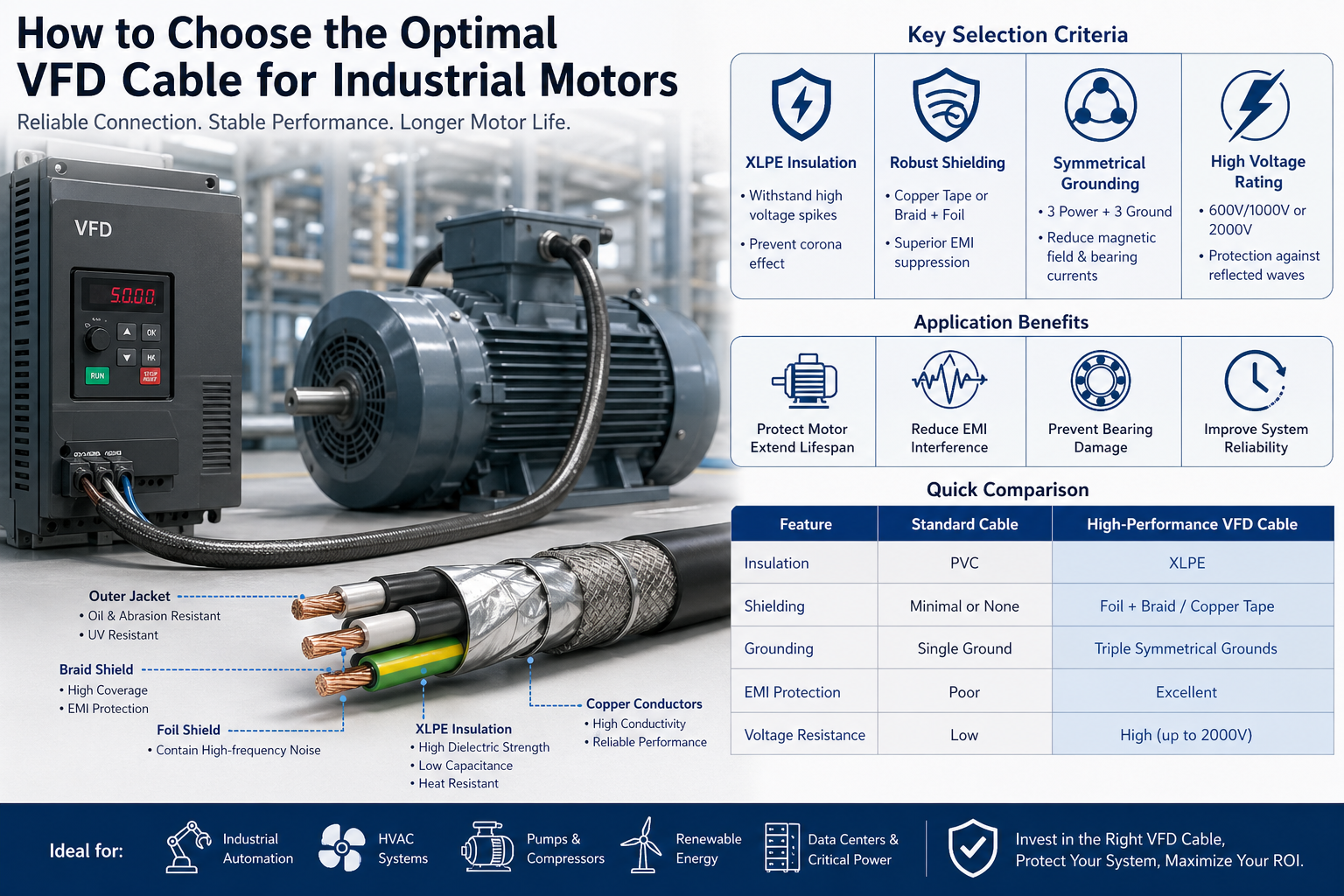

كيفية اختيار كابل VFD للمحركات الصناعية

في الأنظمة الصناعية الحديثة، يمثل الاتصال بين محرك التردد المتغير (VFD) والمحرك الكهربائي واحدة من أكثر البيئات عدوانية كهربائيًا. تضع ترددات التحويل العالية وارتفاع الجهد والتداخل الكهرومغناطيسي (EMI) ضغطًا شديدًا على الكابلات.

لا يعد اختيار كابل غير مناسب مجرد عيب بسيط في التصميم، بل يمكن أن يؤدي إلى ما يلي:

• فشل سابق لأوانه في عزل المحرك
• تحمل الأضرار الناجمة عن التيارات الشاردة
• زيادة التداخل الكهرومغناطيسي (EMI)
• التوقف غير المخطط له وتكاليف الصيانة

لذلك يعد كابل VFD المصمم بشكل صحيح أمرًا بالغ الأهمية لموثوقية النظام وسلامته وأدائه على المدى الطويل.

1. فهم بيئة تشغيل VFD

على عكس مصادر الطاقة التقليدية، تستخدم VFDs تعديل عرض النبض (PWM) للتحكم في سرعة المحرك. يؤدي هذا إلى إنشاء شكل موجة غير جيبية مع:

• ارتفاع dv/dt (معدل تغير الجهد)
• الجهد الزائد للموجة المنعكسة (خاصة في تشغيل الكابلات الطويلة)
• الوضع المشترك الجهد والتيارات المتداولة

لماذا تفشل الكابلات القياسية

لم يتم تصميم الكابلات ذات الأغراض العامة مثل THHN أو الأسلاك الأساسية المعزولة بـ بولي كلوريد الفينيل لهذه الظروف. مع مرور الوقت، قد يواجهون:

• تدهور العزل بسبب تفريغ الاكليل
• تراكم الحرارة المفرطة
• يؤثر تسرب EMI على الأجهزة القريبة

النتيجة: انخفاض عمر المحرك وأداء النظام غير المستقر.

2. معايير الاختيار الرئيسية لكابلات VFD

أ. نوع العزل: XLPE لاستقرار التردد العالي

نظام العزل هو خط الدفاع الأول ضد الإجهاد الكهربائي.

الموصى بها: البولي إيثيلين المتقاطع (XLPE)

المزايا التقنية:

• قوة عازلة عالية لتحمل طفرات الجهد
• انخفاض فقدان العزل الكهربائي والسعة
• تصنيف حراري متفوق (عادة 90 درجة مئوية - 125 درجة مئوية)
• مقاومة قوية لتصريف الاكليل

بالمقارنة مع PVC، يعمل XLPE على تحسين عمر العزل بشكل كبير في البيئات عالية التردد.

ب. التدريع المتقدم للتحكم في EMI

يعد قمع EMI أحد المتطلبات الأكثر أهمية في تطبيقات VFD.

بدون التدريع المناسب، يمكن للضوضاء الكهرومغناطيسية:

• تتداخل مع PLCs وأجهزة الاستشعار وأنظمة الاتصالات
• تسبب إشارات كاذبة وأخطاء تشغيلية
• زيادة مخاطر الامتثال في البيئات المنظمة

هياكل التدريع الموصى بها:

• درع الشريط النحاسي

• ممتاز لاحتواء الضوضاء عالية التردد
• يوفر مسار تأريض منخفض المقاومة
  • احباط جديلة الدرع
• التغطية ≥85%
• يجمع بين المرونة وفعالية الحماية العالية

الوظيفة الرئيسية:

ويضمن الدرع المصمم جيدًا ذلك تعود تيارات الوضع المشترك عبر الكابل ، بدلاً من إتلاف محامل المحرك.

ج. تصميم التأريض المتماثل

تؤثر هندسة الكابلات بشكل مباشر على الأداء الكهربائي.

تكوين أفضل الممارسات:

• 3 الموصلات المرحلة
• 3 موصلات أرضية متوضعة بشكل متماثل

فوائد الأداء:

• يقلل من انبعاث المجال الكهرومغناطيسي
• يوازن توزيع التيار الأرضي
• يقلل من جهد العمود والتيارات الحاملة

هذا التصميم مهم بشكل خاص في المحركات المتوسطة والعالية القدرة الحصانية .

د. تصنيف الجهد وحماية الموجة المنعكسة

بسبب ظاهرة الموجات المنعكسة، يمكن أن يصل الجهد إلى قمم عند أطراف المحرك 2-3 أضعاف الجهد الاسمي .

التقييمات الموصى بها:

• 600 فولت / 1000 فولت للأنظمة الصناعية القياسية
• 2000 فولت ل:

• تشغيل الكابلات الطويلة
• محركات عالية التردد التبديل
• التطبيقات الحرجة

البصيرة الهندسية:
توفر أنظمة العزل ذات الجهد العالي هامش أمان يقلل بشكل كبير من مخاطر الفشل.

3. اعتبارات تحديد حجم الكابل وتركيبه

السعة والإدارة الحرارية

يجب أن يأخذ الحجم الصحيح للموصل بعين الاعتبار:

• أمبير الحمل الكامل للمحرك (FLA)
• درجة الحرارة المحيطة
• طريقة التثبيت (صينية، قناة، الهواء الطلق)
• تجميع الكابلات وعوامل التدهور

يمكن أن يؤدي الحجم غير المناسب إلى ارتفاع درجة حرارة الكابل وتقليل عمر الكابل.

المرونة والأداء الميكانيكي

في البيئات الديناميكية، مثل:

• الروبوتات
• خطوط الإنتاج الآلي
• الآلات المتحركة

استخدم كابلات VFD عالية المرونة مصممة للحركة المستمرة ودورات الانحناء.

المقاومة البيئية

يمكن أن تكون البيئات الصناعية قاسية ولا يمكن التنبؤ بها.

مواد السترة الموصى بها:

• TPE (اللدائن المرنة بالحرارة):

• مقاومة ممتازة للزيت والتآكل والمواد الكيميائية
• مثالية للبيئات الصناعية والقاسية
  • PVC المتخصصة:
• فعالة من حيث التكلفة
• مناسبة للتطبيقات الصناعية العامة

عوامل الحماية الإضافية:

• مقاومة الأشعة فوق البنفسجية (المنشآت الخارجية)
• حماية من دخول الرطوبة والماء
• مقاومة المبردات والمواد الكيميائية الصناعية

4. الامتثال والمعايير (بالغ الأهمية للمشاريع العالمية)

عند اختيار كابلات VFD للمشاريع الدولية، يعد الامتثال أمرًا ضروريًا.

المعايير المشتركة التي يجب مراعاتها:

• يو إل (أمريكا الشمالية)
• معايير IEC/EN (أوروبا)
• RoHS و REACH (الامتثال البيئي)

يضمن اختيار الكابلات المتوافقة ما يلي:

• تسهيل الموافقة على المشاريع
• تقليل المخاطر القانونية والتشغيلية
• التوافق مع الأسواق العالمية

5. مقارنة سريعة: الكابل القياسي مقابل كابل VFD

ميزة	كابل قياسي	كابل VFD عالي الأداء
العزل	PVC	XLPE
التدريع	الحد الأدنى / لا شيء	جديلة فويل / شريط نحاسي
التأريض	واحد	متناظرة متعددة الأرض
تحكم EMI	فقير	ممتاز
مقاومة الجهد	منخفض	عالي (حتى 2000 فولت)

6. سيناريوهات التطبيق

تستخدم كابلات VFD عالية الأداء على نطاق واسع في:

• أنظمة الأتمتة الصناعية
• أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) بمحركات متغيرة السرعة
• أنظمة المضخات والضواغط
• مراكز البيانات وأنظمة الطاقة الحيوية
• أنظمة الطاقة المتجددة (طاقة الرياح، الطاقة الشمسية)

تتطلب كل من هذه البيئات نقل طاقة مستقر ومنخفض الضوضاء وعالي الموثوقية .

7. الخلاصة: استثمار استراتيجي، وليس مجرد مكون

إن اختيار كابل VFD المناسب ليس مجرد قرار يتعلق بالمواصفات الفنية - بل هو استثمار طويل الأجل في موثوقية النظام.

في حين أن كابلات VFD عالية الأداء قد تكون لها تكلفة أولية أعلى، إلا أنها توفر ما يلي:

• تقليل الصيانة ووقت التوقف عن العمل
• تمديد عمر المحرك والمعدات
• تحسين التوافق الكهرومغناطيسي (EMC)
• انخفاض التكلفة الإجمالية للملكية (TCO)

البصيرة النهائية:
يعمل كابل VFD المختار جيدًا كحاجز وقائي بين محرك الأقراص والمحرك، مما يضمن التشغيل الفعال والمستقر والخالي من التداخل عبر دورة حياة النظام بأكملها.
