الدليل المعجل للإضاءة المنزلية الذكية: عدد كبير من الأماكن

لقد تطورت المنازل الذكية الحديثة من الأجهزة الفردية إلى التنسيق العميق للنظام البيئي للمنزل بأكمله. تحدد بنية الأسلاك الأساسية لنظام الإضاءة استقرار الشبكة وقابليتها للتوسع وسلامتها. يمكن أن تؤدي أخطاء الأسلاك بسهولة إلى تكاليف صيانة باهظة لاحقًا. توفر هذه المقالة تفصيلاً صارخًا لإرشادات أسلاك الإضاءة الذكية استنادًا إلى المنطق الهندسي الفعلي والمعايير الكهربائية الدولية.

1. بروتوكولات الاتصالات والهندسة المعمارية الطوبولوجية

• KNX والعزلة الجسدية

في الإضاءة الذكية من فئة البنية التحتية، تستخدم KNX كبلًا مزدوجًا ملتويًا أخضر مخصصًا، مما يعزل نقل البيانات فعليًا تمامًا عن مصدر التيار الكهربائي بجهد 220 فولت. تعني هندستها اللامركزية عدم وجود مضيف مركزي واحد؛ لن يؤدي أي فشل في عقدة واحدة إلى شل الشبكة بأكملها، مما يوفر موثوقية عالية للغاية.

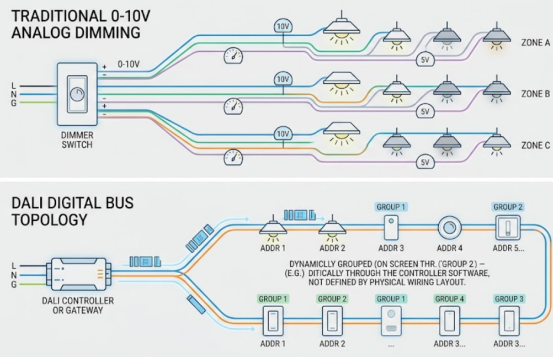

• بروتوكول دالي الرقمي

بالمقارنة مع مشاكل انخفاض الجهد والوميض الشائعة في التعتيم التناظري 0-10 فولت، فإن بروتوكول DALI هو اتصال رقمي حقيقي ثنائي الاتجاه. وفقًا لمعيار IEC 62386-101، يجب ألا يتجاوز انخفاض جهد التيار المستمر بين أي جهازين على ناقل DALI 2VDC، ويجب ألا تتجاوز المسافة القصوى لمصدر الطاقة 300 متر.

2. المواصفات الأساسية لأسلاك الجهد العالي

• التخلي تمامًا عن الأسلاك "غير المحايدة".

تتحكم المفاتيح التقليدية في السلك المباشر فقط. إذا كان المفتاح الذكي يفتقر إلى سلك محايد، فيجب أن يعتمد على آلية طاقة احتياطية "غير محايدة" معرضة للخطر، مما يتسبب في ظاهرة "وميض" LED أو "الضوء الشبحي" الدورية القاتلة. علاوة على ذلك، عادةً ما يقتصر الحد الأقصى للأحمال "غير المحايدة" على حوالي 800 واط، وهو أقل بكثير من 2500 واط للمفاتيح القياسية المحايدة. في المشاريع الجديدة أو مشاريع التجديد، يجب تركيب سلك محايد مستقل في جميع صناديق التوصيل .

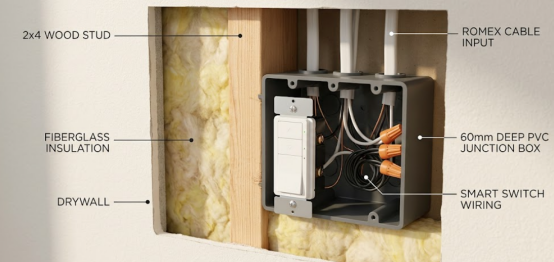

• صناديق توصيل عميقة 60 مم

تولد اللوحات الذكية حرارة كبيرة أثناء التشغيل بالحمل الكامل وتحتاج إلى استيعاب المزيد من أطراف الأسلاك. تتسبب الصناديق التقليدية مقاس 50 مم بسهولة في تلف العزل تحت الضغط، مما قد يؤدي إلى انقطاع الحرارة أو الحرائق. يوصى بشدة بالاستخدام الصارم لصناديق PVC ذات السعة الكبيرة وعمق 60 مم والتي تلبي أعلى شهادة مثبطات اللهب UL 94 V-0.

• حظر صارم على المحايدين المشتركين

يمكن أن يؤدي خلط الأسلاك المحايدة من دوائر مختلفة إلى أن يحمل المحايد الآمن المفترض جهدًا مرتدًا مميتًا إذا تم قلب القاطع عن طريق الخطأ أثناء الصيانة، مما يؤدي إلى صدمة كهربائية شديدة. علاوة على ذلك، فإنه يسبب اختلالًا حادًا في التيار، مما يؤدي إلى التعثر المتكرر لمفتاح الحماية من التسرب في صندوق التوزيع، مما يؤدي إلى شل النظام الذكي.

3. تقنية تشغيل التيار المستمر ذات الجهد المنخفض

• الجهد المستمر (السيرة الذاتية):

مناسب لشرائط LED المرنة، باستخدام بنية الأسلاك المتوازية. الميزة: يدعم القطع والربط العشوائي في الموقع؛ العيب: محدود للغاية بسبب انخفاض جهد الخط، مما يجعل النهاية البعيدة للشرائط الطويلة باهتة وصفراء.

• التيار المستمر (CC):

مناسبة للأضواء الموجهة عالية الطاقة المضادة للوهج، والتي تتطلب اتصالاً ماديًا متسلسلًا. يمنع تمامًا احتراق LED الحراري ويزيل تأثير قطرات الجهد لمسافات طويلة من المستوى المادي، مما يضمن تناسق السطوع المطلق من النهاية إلى النهاية.

4. التحكم في الجمود والوضع المنفصل

عندما يضغط المستخدم على مفتاح الجدار الذكي الفعلي لقطع الطاقة، تفقد شريحة الاتصال المدمجة داخل لمبة السقف الذكية RGBW الطاقة على الفور وتضطر إلى عدم الاتصال بالإنترنت. يؤدي هذا إلى فقدان السيطرة تمامًا على تطبيق الهاتف المحمول أو المساعد الصوتي، ويمكن أن يتسبب أيضًا في انهيار هيكل الشبكة اللاسلكية المنزلية بالكامل بشكل مستمر.

الحل النهائي: فصل البرامج

فرض تمكين "الوضع المنفصل" في الواجهة الخلفية للجهاز. يتم قفل المرحل المادي الذي يتحكم في الجهد العالي داخل المفتاح بشكل دائم في حالة التوصيل "المغلق"، مما يضمن عدم انقطاع مصدر الطاقة أبدًا. يتم تحويل إجراءات الزر الفعلي إلى أوامر رقمية خالصة يتم إرسالها إلى دماغ النظام. يتطلب هذا الحل "الذي يعمل دائمًا" وجود ملصقات تحذيرية واضحة للغاية في صندوق التوزيع لمنع حدوث صدمة كهربائية عرضية أثناء استبدال المصباح.

الأسئلة الشائعة

س 1: هل يمكن لأسلاك الإشارة ذات الجهد المنخفض وخطوط الطاقة ذات الجهد العالي أن تشترك في نفس القناة؟

ج: بالتأكيد لا. يتسبب المجال المغناطيسي المتناوب والارتفاعات العابرة للجهد العالي في حدوث تداخل كهرومغناطيسي شديد (EMI)، مما يؤدي مباشرة إلى فقدان حزم البيانات أو فشل التحكم في الشبكة ذات الجهد المنخفض. تفرض المعايير الدولية حدًا أدنى للخلوص المتوازي قدره 30 سم (12 بوصة)؛ إذا كان العبور لا مفر منه، فيجب أن يتقاطعوا بشكل عمودي بزاوية 90 درجة.

Q2: لماذا تومض مصابيح LED الذكية بشكل خافت حتى بعد إطفائها؟

ج: يرجع هذا عادةً إلى المفاتيح الذكية "غير المحايدة" التي تم اختراقها. في حالة إيقاف التشغيل، يستخدمون دائرة جانبية لسحب تيار صغير عبر المصباح للحصول على الطاقة. تتراكم الشحنات في مكثف LED حتى عتبة التوصيل، وينبعث منها ضوء، ثم تنطفئ، وتتكرر لتشكل ظاهرة وميض أو "ضوء شبحي".

س 3: ما هو أكبر خطر على السلامة عند الشراء عبر الحدود أو استخدام وحدات الترحيل الرخيصة؟

ج: الفشل في الحصول على شهادات السلامة القانونية المحلية (مثل IEC/CE، وUL، وCCC) أو الفشل في مطابقة مقياس السلك مع التصنيف الحالي الاسمي. إذا تم توصيل وحدة تيار صغير بحمل عالي الطاقة، فسوف تسخن نقاط الاتصال وتتأكسد بسرعة، مما يؤدي إلى تسريع الشيخوخة الحرارية وتفكك المواد العازلة، مما يؤدي في النهاية إلى احتراق المعدات أو حتى نشوب حرائق.
