دليل اختيار الألياف لمركز البيانات عالي الجودة: الاختلافات التقنية الأساسية ومقارنة التكلفة للملكية بين OM4 وOM5

في تطور مراكز البيانات العالمية نحو بنيات الشبكات 100G و400G و800G، فإن اختيار وسائط كابلات الطبقة المادية يحدد بشكل مباشر الأداء والتكلفة الإجمالية للملكية (TCO) لمجموعات الحوسبة. ضمن تسلسل الألياف متعددة الأوضاع (MMF) للتوصيلات البينية قصيرة المسافة، يعد OM4 وOM5 حاليًا أكثر الحلول المتطورة انتشارًا على نطاق واسع. استنادًا إلى نظريات الفيزياء البصرية الصارمة والمعايير الدولية، توفر هذه المقالة مرجعًا تقنيًا منظمًا لاختيار الوسائط.

1. الآليات الفيزيائية الأساسية وخصائص النطاق العريض

• OM4 (الألياف متعددة الأوضاع المحسنة بالليزر):

تم تحسين عرض النطاق الترددي المشروط عالي الفعالية بشكل حصري وتخصيصه لطول موجي واحد يبلغ 850 نانومتر (يصل إلى 4700 ميجاهرتز · كم). نظرًا لأن التشتت المشروط يزداد بشكل حاد عند الانحراف عن الطول الموجي 850 نانومتر، يجب أن يعتمد OM4 بشكل كبير على البصريات الموازية آلية - زيادة عدد القنوات الليفية خطيًا - لتحقيق معدلات بيانات أعلى.

• OM5 (الألياف متعددة الأوضاع عريضة النطاق، WBMMF):

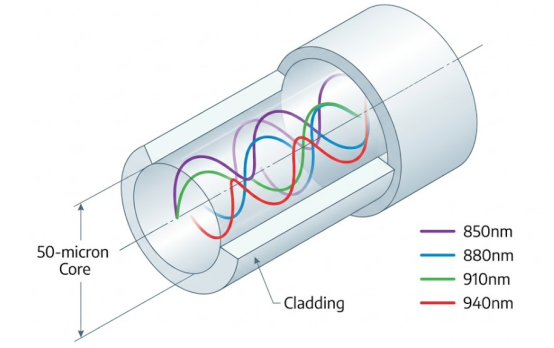

دون المساس بأداء 850 نانومتر، فإنه يتطلب بالإضافة إلى ذلك حدًا أدنى لعرض النطاق الترددي يبلغ 2470 ميجا هرتز · كم عند الطول الموجي 953 نانومتر. تم تصميم هذا التصميم المسطح للتشتت خصيصًا من أجل مضاعفة تقسيم الطول الموجي للموجة القصيرة (SWDM) و ثنائي الاتجاه (بيدي) الإرسال، مما يتيح النقل بدون فقدان لأربعة أطوال موجية في وقت واحد داخل ليف واحد، مما يحقق انخفاضًا ماديًا يصل إلى 75% في عدد الألياف.

2. المواصفات الفنية الرئيسية والتعريفات

3. حدود مسافة الإرسال (استنادًا إلى بروتوكولات الشبكة)

في ظل سرعات إيثرنت وتقنيات التعديل المختلفة، يُظهر أداء الإرسال لكلا الألياف اختلافات كبيرة في السيناريوهات المحددة.

• 10G إلى 100G الموازي أحادي الطول (على سبيل المثال، 100GBASE-SR4): أقصى مسافات نقل لكل من OM4 وOM5 متطابقة، بحد أقصى 100 متر. لا يوفر نشر OM5 في هذا السيناريو القياسي السائد أي مكاسب فنية كبيرة.
• تعدد الإرسال متعدد الأطوال الموجية 100 جيجا (على سبيل المثال، 100 جيجا SWDM4 / 100 جيجا SRBD):

وفي مواجهة إشارات الطول الموجي الطويل، يقتصر نطاق OM4 على 100 متر بسبب انهيار عرض النطاق الترددي، بينما ينجح OM5 في توسيع الحد إلى 150 مترًا اعتمادًا على قدرات تعويض النطاق العريض.

• عصر 400 جيجا و800 جيجا (تعديل PAM4):

تحت موازية الطول الموجي الواحد 8 ريال سعودي البروتوكول، يتم ضغط الحدود المادية بشدة، مما يؤدي إلى انخفاض مسافات OM4 وOM5 إلى نطاق 50-100 متر. ومع ذلك، في ظل مضاعفة الطول الموجي 400GBASE-SR4.2 البروتوكول، يقتصر OM4 على 100 متر، في حين أن OM5 لا يدفع المسافة القابلة للاستخدام إلى 150 مترًا فحسب، بل يخفض أيضًا متطلبات الكابل الأساسية إلى النصف إلى 8 مراكز.

3. توصيات التكلفة الإجمالية للملكية والنشر الهندسي

l التزم بمنطقة فعالية التكلفة OM4 (قياسية قصيرة المدى)

بالنسبة لمعظم مراكز بيانات المؤسسات التقليدية وطوبولوجيات الشبكة ذات الأوراق الشوكية التي يقل طولها عن 100 متر، فإن اعتماد نهج "كابل شريطي OM4 لجهاز الإرسال والاستقبال SR4/SR8 منخفض التكلفة" يؤدي إلى نفقات رأسمالية أولية أقل بكثير من حل OM5 WDM، مما يجعله الخيار الأمثل للتكلفة الإجمالية للملكية. علاوة على ذلك، تدعم البنية المتوازية لـ OM4 بشكل مثالي متطلبات Switch Port Breakout.

l استخدم OM5 لتحقيق اختراقات استراتيجية (الترقيات عالية الكثافة والقديمة)

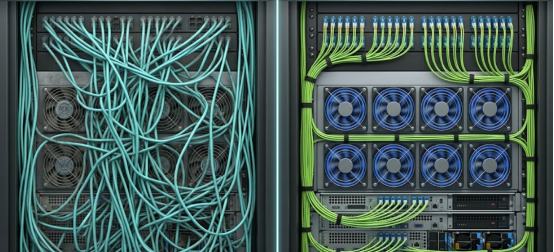

يوفر OM5 عائد استثمار مرتفع بشكل استثنائي في سيناريوهين صارمين: الأول، ترقيات عبر الأجيال خالية من الكابلات للشبكات القديمة، باستخدام الألياف المزدوجة ووحدات SWDM4 لتحقيق قفزات في السعة، وتجنب تكاليف إعادة الكابلات الفلكية. ثانيًا، مجموعات حوسبة الذكاء الاصطناعي عالية الكثافة، مما يقلل حجم الكابلات الأساسية بمقدار 4 إلى 8 مرات، ويحرر مساحة الرف الثمينة، ويحرر تدفق هواء الخادم، ويقلل النفقات التشغيلية بشكل كبير.

الأسئلة الشائعة

س: في شبكة ToR عالية الكثافة، هل يمكن لـ OM5 المقترن بأجهزة إرسال واستقبال SWDM تحقيق Port Breakout لتوصيل عدة خوادم مستقلة؟

ج: لا. تعمل تقنية WDM على مضاعفة إرسال أطوال موجية متعددة في نفس الألياف المادية، والتي لا يمكن إزالة تعدد إرسالها بشكل سلبي إلى خوادم في مواقع فعلية مختلفة. إذا كان اختراق المنفذ عالي الكثافة مطلوبًا، تظل الألياف المتوازية التقليدية OM4 هي الحل الوحيد القابل للتطبيق.

س: لماذا تفرض المعايير تغيير لون الغلاف الخارجي OM5 إلى اللون الأخضر الليموني؟

ج: في غرف الخوادم عالية الكثافة التي تحتوي على عشرات الآلاف من أسلاك التصحيح، يضمن اللون الأخضر الليموني المميز للغاية أن يتمكن طاقم التشغيل من تمييزه بدقة عن اللون المائي لـ OM3/OM4، مما يقلل بشكل كبير من وقت تتبع الكابلات وخطر انقطاع العمل عن طريق الخطأ.

س: هل OM5 إلزامي عند نشر شبكة إيثرنت فائقة السرعة 400G أو 800G؟

ج: ليس إلزاميا. يعتمد ذلك على المسار التكنولوجي لجهاز الإرسال والاستقبال. وبموجب بروتوكولات SR8 المكدسة أحادية القناة، تتقلص مسافات OM4 وOM5 إلى 50-100 متر. فقط عند استخدام بروتوكولات ثنائية الاتجاه متعددة الأطوال الموجية مثل SR4.2، يتم تنشيط ميزة النطاق العريض لـ OM5، مما يحقق وصولاً إضافيًا بنسبة 50% مقارنةً بـ OM4.
