المواصفات الفنية: أوبات موصلات كابلات الطاقة - دليل شامل للموصلات الدائرية والضغوطات (القطاعية) والملفوفة (شبه المنحرفة)

في هندسة الطاقة واختيار الكابلات، يعد شكل الموصل عاملاً حاسماً يؤثر على أداء الكابلات والأبعاد الهيكلية وتكاليف المشروع. تظهر هياكل الموصلات المختلفة اختلافات كبيرة في عامل التعبئة والقطر الخارجي واستخدام المواد وطرق التثبيت.

تشمل أشكال الموصلات الشائعة في الهندسة الحالية الموصلات المستديرة , مضغوط (القطاع / بلاط - على شكل ) الموصلات ، و لمحة (شبه منحرف) الموصلات . تقوم هذه الوثيقة بتحليل هذه الهياكل بشكل منهجي لتوفير مرجع واضح للمصممين وموظفي المشتريات.

أنا. لماذا التفريق بين أشكال الموصل؟

في حين أن الموصلات يجب أن تلبي في المقام الأول متطلبات مساحة المقطع العرضي والمقاومة، فإن الهندسة العملية تتطلب المزيد:

• الفجوات الهيكلية : في الكابلات متعددة النواة، تؤثر الفجوات بين الموصلات على البنية العامة.
• القطر الخارجي : يؤثر هيكل الموصل بشكل مباشر على القطر الإجمالي للكابل.
• كفاءة التثبيت : القطر الخارجي يحدد المساحة المطلوبة وحجم القناة وصعوبة البناء.
• تحسين التصميم : يعد اختيار الشكل الصحيح طريقة أساسية لتحسين التصميم الهيكلي للكابلات.
• كفاءة المواد : بالنسبة للمقاطع العرضية المتوسطة إلى الكبيرة، غالبًا ما يكون شكل الموصل أكثر أهمية من مجرد إضافة مادة.

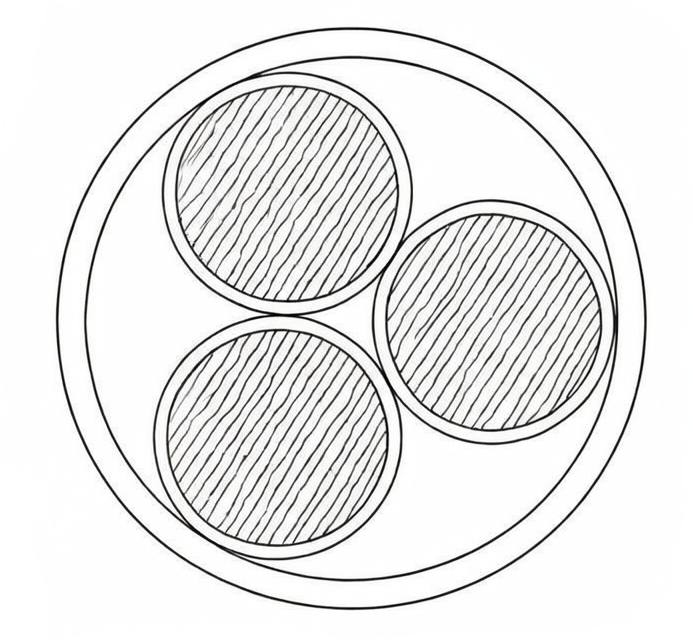

ثانيا. الموصلات المستديرة

1. البناء:

الشكل الأكثر شيوعًا، يتكون من أسلاك نحاسية أو ألومنيوم مستديرة مجدولة، ومتوفر في هياكل دائرية قياسية أو مضغوطة.

2. المزايا :

• عملية تصنيع ناضجة مع أطول تاريخ من التطبيق.
• مرونة ممتازة، مما يسهل عملية الثني والتركيب.
• توافق عالي مع أطراف الكابلات القياسية.
• متعددة الاستخدامات لأنواع الكابلات المختلفة.

3. القيود:

تؤدي الفجوات الطبيعية بين الأسلاك المستديرة إلى عامل تعبئة أقل، مما يؤدي إلى تقليل كفاءة المساحة وأقطار خارجية أكبر في التصميمات متعددة النواة.

4. التطبيقات:

مقطع عرضي صغير إلى كبير كابلات الطاقة وأسلاك البناء وكابلات التحكم/الأجهزة والتطبيقات عالية المرونة.

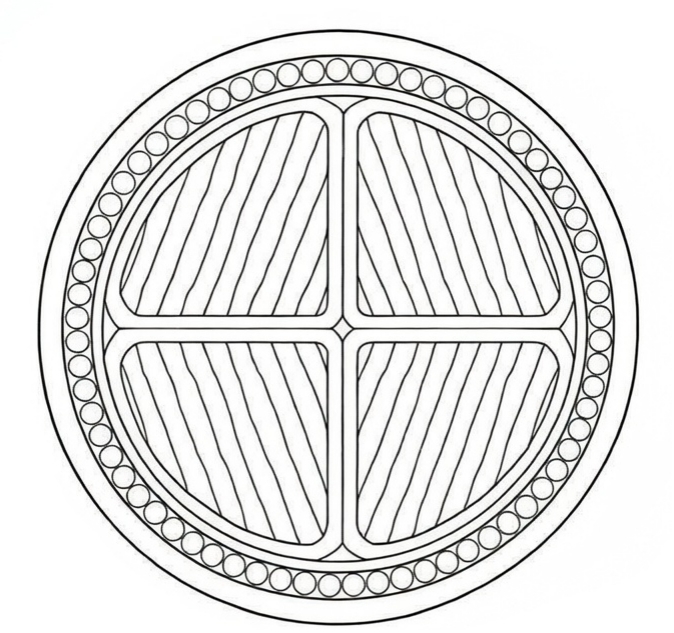

ثالثا. مضغوط (القطاع / Tile-shaped) Conductors

1. التعريف:

الموصلات التي يتم تشكيلها عن طريق ضغط الأسلاك في المقاطع العرضية غير الدائرية لزيادة عامل التعبئة؛ يُنظر إليها عادةً على أنها أشكال تشبه القطاع أو البلاط.

2. المزايا:

• عامل ملء موصل أعلى بكثير.
• يقلل بشكل فعال من القطر الخارجي الكلي للكابل.
• يقلل من الحجم المطلوب للمواد العازلة والغمد.
• يعزز ضغط هياكل الكابلات متعددة النواة.

النتيجة: تحت نفس المقطع العرضي، تكون هذه الموصلات أكثر إحكاما من الموصلات المستديرة.

3. ملاحظات التطبيق:

نظرًا للقسم غير الدائري، يلزم وجود أطراف محددة أو تشكيل نهائي أثناء الإنهاء.

4. التطبيقات:

الكابلات متعددة النواة ذات الجهد المنخفض، وخطوط التوزيع الرئيسية، والكابلات ذات المقاطع العرضية 35 مم² وما فوق، ومشاريع الطاقة البلدية.

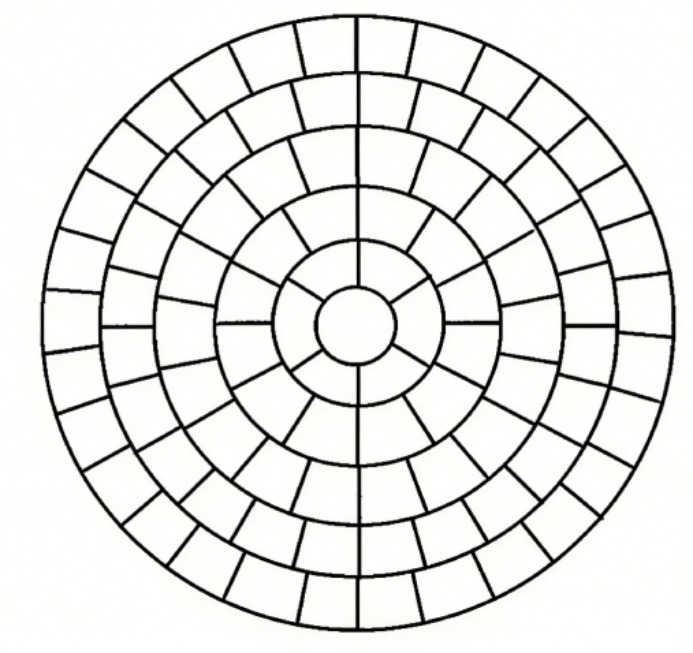

رابعا. لمحة (شبه منحرف / على شكل) الموصلات

1. البناء:

تُعرف أيضًا باسم الموصلات شبه المنحرفة، وتستخدم خيوط سلكية على شكل شبه منحرف لتشكيل بنية عالية الكثافة من خلال الضغط الدقيق.

2. المزايا:

• أعلى معامل ملء موصل.
• هيكل الكابل الأكثر إحكاما.
• مزيد من التخفيض في القطر الخارجي مع الحفاظ على الأداء الكهربائي.
• الاستخدام الأمثل للمواد المعدنية.

3. التطبيقات:

كابلات الطاقة ذات المقطع العرضي المتوسط إلى الكبير، وترقيات الشبكة الحضرية، وأنظمة الطاقة الصناعية، والمشاريع ذات القيود الصارمة على قطر الكابل ووزنه.

V. دليل المقارنة والاختيار

1. جدول المقارنة

2. نصائح حول الأداء والاختيار الكهربائي

• المعيار الكهربائي : بغض النظر عن الشكل، فإن جميع الموصلات تلبي متطلبات مقاومة التيار المستمر (على سبيل المثال، IEC 60228) لمقطع عرضي معين. يعد اختيار النموذج خيارًا للتحسين الهندسي، وليس خيارًا للسلامة الكهربائية.
• المقاطع العرضية الصغيرة : استخدم الموصلات المستديرة للاقتصاد وتعدد الاستخدامات.
• أقسام متوسطة/كبيرة متعددة النواة : إعطاء الأولوية للموصلات المضغوطة (القطاعية) للتصميم الناضج.
• متطلبات الفضاء الصارمة : استخدم الموصلات الجانبية (شبه المنحرفة) للحصول على أقصى قدر من الضغط.
