منطقة تسمية الكابلات: ترجمة الاختلافات العالمية وفك رموز قواعد التعريف الخاصة بها

عند اختيار أو تصميم الكابلات، هل شعرت يومًا بالارتباك بسبب مجموعات الحروف مثل "YJV" و"NA2XY" و"THHN"؟ هذه الرموز ليست عشوائية؛ إنها "بطاقات الهوية التقنية" الأساسية التي تغلف مادة الموصل، وهيكل العزل، وأداء الغلاف، وحتى سيناريو التطبيق. على الصعيد العالمي، وبسبب الاختلافات في التقاليد التكنولوجية والأنظمة القياسية والاحتياجات الهندسية، ظهرت قواعد تسمية فريدة مختلفة. يعد فهم هذه "اللهجات التقنية" أمرًا بالغ الأهمية لضمان الاختيار الدقيق للكابلات وتحقيق التوافق الفني الدولي في المشاريع الهندسية.

1. نظام التسمية الدولي السائد: "اللغة التقنية" القائمة على السيناريوهات والمهنية

1.1 النظام الصيني (معيار GB): "طريقة المنطق الهندسي" الهرمية الصارمة

تتبع نماذج الكابلات الصينية بشكل صارم قاعدة الترميز الهرمي المتمثلة في "الموصل - العزل - الغلاف الداخلي - الدرع - الغلاف الخارجي"، وهي واضحة منطقيًا، وسهلة للهندسة لتفسيرها بسرعة، ومتكيفة تمامًا مع شبكات الطاقة ومشاريع البناء واسعة النطاق.

مثال نموذجي لفك التشفير: YJV22-0.6/1kV

• YJ: عزل البولي إيثيلين المتقاطع (XLPE) (يمثل Y XLPE، وغالبًا ما يرتبط J بمواد العزل)
• الخامس: غمد كلوريد البولي فينيل (PVC).
• 22: يشير الرقم "2" الأول إلى درع الشريط الفولاذي المزدوج، ويشير الرقم الثاني "2" إلى الغلاف الخارجي من مادة PVC
• عادةً ما يتم حذف الموصلات النحاسية، بينما يتم تمييز موصلات الألومنيوم بالحرف "L" (على سبيل المثال، YJLV22)

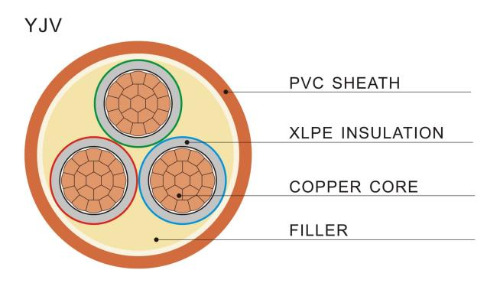

الصورة أعلاه توضح بوضوح هيكل المقطع العرضي النموذجي لكابل سلسلة YJV: موصل النحاس، عزل XLPE، الحشو، غلاف PVC، وطبقة الدرع.

1.2 النظام الأوروبي (IEC/VDE): "طريقة اختصار المواد" موجزة وفعالة

تفضل الدول الأوروبية استخدام الاختصارات المباشرة للمواد الأساسية، مع رموز موجزة، والتأكيد على التكامل السلس مع لوائح الاتحاد الأوروبي المتعلقة بالحقوق المدنية والسياسية.

مثال نموذجي لفك التشفير: NA2XY

• N: كابل مطابق للمعيار (القاعدة)
• ج: موصل الألومنيوم
• 2X: عزل البولي إيثيلين المتقاطع (XLPE) (2X هو معرف محدد لـ XLPE)
• Y: غمد كلوريد البوليفينيل (PVC) مثال شائع آخر هو "H07V-K": يمثل H المعيار المنسق، و07 هو تصنيف الجهد 450/750 فولت، وV هو العزل PVC، وK هو تثبيت الموصل المرن.

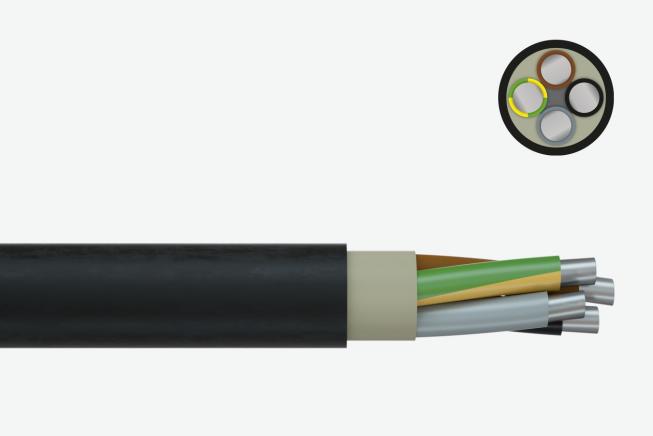

تُظهر الصورة أعلاه مقطعًا عرضيًا ومخططًا هيكليًا لكابل NA2XY، وهو عبارة عن مزيج كلاسيكي من غلاف PVC العازل XLPE المصنوع من الألومنيوم.

1.3 النظام الأمريكي (UL/NEC): "طريقة الاعتماد الوظيفي" التي تركز على الأداء

إن التسمية الأمريكية تشبه إلى حد كبير "علامة أداء السلامة" التي تعكس بشكل مباشر المؤشرات الرئيسية مثل مقاومة الحرارة ومقاومة الحريق، وتخدم لوائح NEC الصارمة ونظام مسؤولية التأمين.

مثال نموذجي لفك التشفير: THHN

• T: العزل الحراري (عادةً ما يعتمد على PVC)
• HH: تصنيف مقاومة الحرارة العالية (90 درجة مئوية)
• N: غمد النايلون

بالإضافة إلى ذلك، تمت الإشارة أيضًا إلى تقييمات مقاومة الحرائق (مثل CM وCMR وCMP)، مع التركيز على الوصول إلى الأسواق والسلامة من الحرائق.

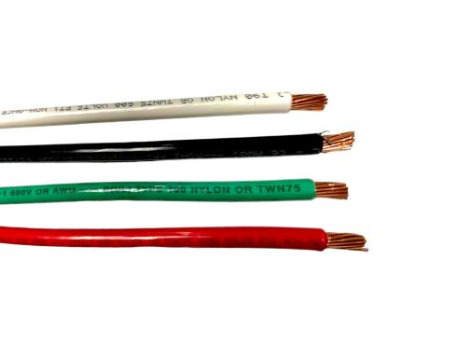

الصورة أعلاه توضح طريقة وضع العلامات النموذجية والترميز اللوني لأسلاك THHN، مما يسهل التعرف السريع في الموقع.

1.4 الشرق الأوسط وجنوب شرق آسيا: مجالات ممارسة "التطبيق المختلط" للمعايير الدولية

غالبًا ما تتطلب المشاريع في الشرق الأوسط (مثل المملكة العربية السعودية والعراق) امتثالًا مزدوجًا للمعايير IEC وBS/VDE، ولها متطلبات صارمة إضافية لتثبيط اللهب ومقاومة درجات الحرارة العالية؛ يستخدم جنوب شرق آسيا (مثل سنغافورة وفيتنام) IEC كمخطط (CP5، TCVN، وما إلى ذلك)، وغالبًا ما تحدد المشاريع المتطورة IEC/BS بشكل مباشر، مع التركيز بشكل خاص على خصائص LSZH المنخفضة الدخان والخالية من الهالوجين.

2. الاختلافات الأساسية: التكيف الدقيق مع السيناريوهات والمعايير الإقليمية

النظام الصيني: يخدم الإيقاع الهندسي "للشراء الموحد للتصميم السريع"، مع مستويات هرمية واضحة وإدارة سهلة للدفعات.

• النظام الأوروبي: متجذر في سوق موحدة ومواءمة تنظيمية، ويسعى إلى الحد الأدنى من الترميز.
• النظام الأمريكي: نشأ من التأمين التجاري والثقافة القانونية، مع التركيز على "الأداء المعتمد".
• الشرق الأوسط/جنوب شرق آسيا: مجال تقارب قياسي بموجب نموذج EPC (الهندسة والمشتريات والبناء) الدولي، والذي يتطلب أن تكون المنتجات "متعددة المعايير".

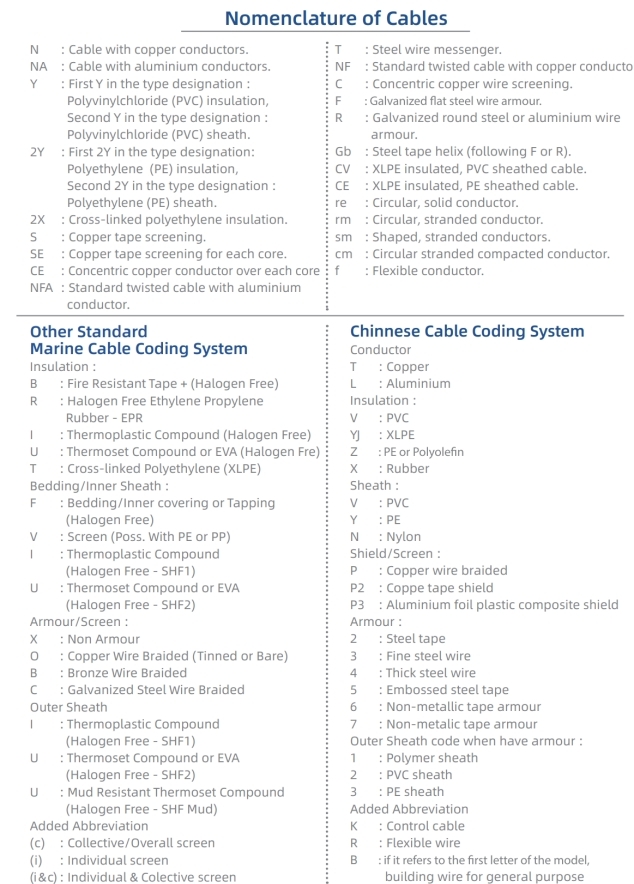

الجدول المرجعي السريع لترميز الكابلات العامة:

3. تجنب الأخطاء في اختيار الكابل: توفر كابلات Huapu مطابقة دقيقة

إن فهم اصطلاح التسمية هو الخطوة الأولى فقط. والأهم من ذلك، أن الأمر يتعلق بمطابقة الكابل مع جهد مشروعك، وبيئة التثبيت، ومتطلبات السلامة من الحرائق، والميزانية، وعوامل أخرى. نوصي بإعطاء الأولوية للمنتجات التي اجتازت اختبار النوع الكامل وشهادة الطرف الثالث.

نحن نغطي مجموعة كاملة من الكابلات، بما في ذلك الأسلاك العارية، كابلات الطاقة وكابلات التحكم والكابلات المتخصصة. سواء كانت كابلات الطاقة من سلسلة YJV، أو كابلات التحكم KVV، أو الكابلات الخالية من الهالوجين WDZ-YJY منخفضة الدخان، أو الكابلات المقاومة للهب ZR-YJV، أو المنتجات المخصصة التي تتكيف مع أشكال الموصلات المختلفة (دائرية، على شكل مروحة، مموجة)، يمكننا أن نطابق بدقة احتياجات السيناريوهات المختلفة مثل البناء والصناعة والاتصالات.

لا مزيد من القلق بشأن اختيار الكابل لمشاريعك! تساعدك Huapu Cables في العثور على الشريك المثالي! انقر فوق الرابط أدناه للحصول على حل اختيار مخصص ودع الكابلات الاحترافية تحمي مشاريعك.
