لماذا SPE هو مستقبل ذكي

في تطور إنترنت الأشياء الصناعي (IIoT) والتصنيع الذكي، واجهت المؤسسات باستمرار نقطة ألم رئيسية: تستخدم شبكات المستوى الأعلى (مثل غرف التحكم والخوادم) شبكة إيثرنت عالية السرعة، في حين أن أجهزة الاستشعار والمشغلات ذات المستوى الأدنى غالبًا ما تقتصر على ناقلات ميدانية قديمة ومنخفضة السرعة وغير متوافقة بسبب قيود المساحة وتكلفة الأسلاك.

ظهور إيثرنت زوج واحد (SPE) وقد كسر هذا الجمود تماما. فهو يبسط كابل Ethernet التقليدي المكون من 4 أزواج (8 مراكز) إلى زوج واحد فقط (مركزين)، ومع ذلك يحقق نقل بيانات عالي السرعة وإمدادات طاقة متزامنة. وهذا ليس مجرد "تخسيس" مادي، ولكنه ثورة أساسية تتيح الاتصال السلس عبر بروتوكول الإنترنت بالكامل من المستشعر مباشرة إلى السحابة.

المقارنة الأساسية : SPE مقابل إيثرنت التقليدية

Cat5e أو Cat6 الكابلات نحن الأكثر دراية باحتوائها على 8 أسلاك نحاسية، وعادة ما تقتصر أسلاك إيثرنت التقليدية بشكل صارم على مسافة قصوى تبلغ 100 متر. يعد هذا التصميم مثاليًا للبيئات المكتبية، ولكنه يبدو ضخمًا ومقيدًا في البيئات الصناعية شديدة الضغط والقاسية (مثل داخل الأذرع الآلية متعددة المحاور أو على طول آلاف الأمتار من خطوط الأنابيب).

تشمل المزايا التخريبية لـ SPE :

• هيكل الحد الأدنى : يتخلى تمامًا عن حشو الشبكة المتقاطعة والأسلاك الستة الإضافية، ولا يتطلب سوى زوج ملتوي واحد متوازن.

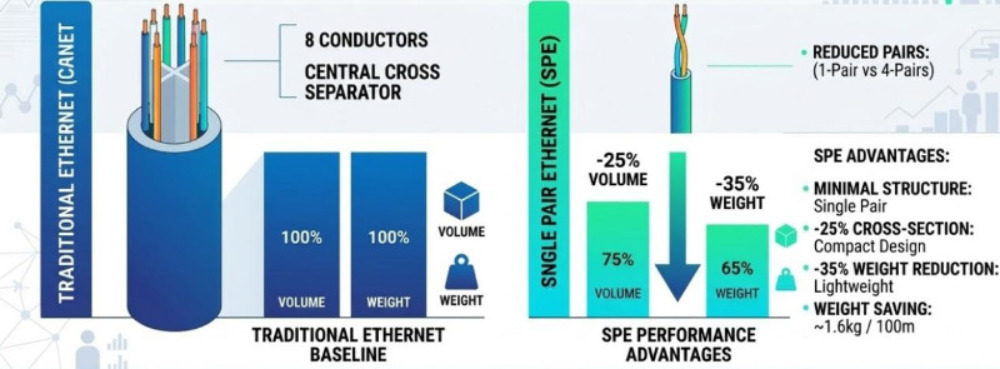

• انخفاض جذري في الحجم والوزن : بالمقارنة مع أسلاك إيثرنت الصناعية التقليدية، تقلل SPE من مساحة المقطع العرضي للتركيب بحوالي 25% والوزن الإجمالي بنسبة 35% . وفي رفوف البيانات الكبيرة أو أنظمة النقل بالسكك الحديدية، يؤدي ذلك إلى التخلص من حوالي 1.6 كجم من الوزن الساكن لكل 100 متر.
• مرونة فائقة ومقاومة للالتواء : يتجنب الهيكل المتماثل المكون من زوج واحد فعليًا مشكلة "احتكاك الأسلاك" الداخلي. إلى جانب مواد الحشو الخاصة، يمكن لـ SPE أن يتحمل عشرات الملايين من دورات الانحناء عالية التردد والالتواء الشديد ثلاثي الأبعاد، مما يجعله مناسبًا تمامًا للروبوتات الصناعية.

ثلاث نقاط ضعف أساسية في الصناعة تم حلها بواسطة SPE

1. كسر مسافة الـ 100 متر المسموح بها

في سيناريوهات أتمتة العمليات مثل الصناعات النفطية والكيميائية، يتم توزيع المعدات على نطاق واسع، مما يجعل الحد التقليدي البالغ 100 متر عيبًا قاتلاً. ال 10BASE-T1L يتيح المعيار ضمن عائلة بروتوكول SPE إرسالًا مزدوجًا عالي السرعة بسرعة 10 ميجا بت في الثانية عبر مسافات تصل إلى 1000 متر يعالج تمامًا "قلق المسافة" للأسلاك الصناعية.

2. PoDL: ضرب عصفورين بحجر واحد (البيانات والطاقة)

غالبًا ما تتطلب الأجهزة التقليدية كابلات منفصلة للبيانات والطاقة. يقدم SPE الطاقة عبر خطوط البيانات (PoDL) التكنولوجيا، مما يسمح بالنقل المتزامن للبيانات وما يصل إلى 50 واط تقريبًا من طاقة التيار المستمر إلى الأجهزة الطرفية. بالنسبة للمعدات الثقيلة، قدمت الصناعة طبولوجيا الواجهة الهجينة، التي تعزل البيانات عالية السرعة وما يصل إلى عدة كيلووات من مصدر الطاقة داخل نفس الرابط، مما يبسط توجيه المعدات إلى حد كبير.

3. إزالة بوابات "تسطيح الشبكة"

في الماضي، كان على المصانع نشر العديد من "بوابات تحويل البروتوكول" باهظة الثمن للسماح للإشارات التناظرية ذات المستوى الأدنى بالتواصل مع المستوى الأعلى. يسمح SPE حتى لأصغر أجهزة الاستشعار ذات المستوى الأدنى بالحصول على عناوين IP مستقلة والاتصال مباشرة بشبكة TCP/IP. من المقدر أن إزالة عقدة بوابة واحدة يمكن أن يوفر الكثير 10000 دولار في التكاليف الشاملة على مدى دورة حياة النظام.

البروتوكولات الأساسية والنظام البيئي للواجهة

لا يتطلب تطبيق SPE الغوص في الرموز الأساسية المعقدة؛ تحتاج ببساطة إلى التعرف على المعايير الأساسية التالية التي تحدد أدائها:

1. مصفوفة سرعة النقل والمسافة (سلسلة IEEE 802.3)

• 10BASE-T1L : سرعة 10 ميجابت في الثانية، تصل إلى 1000 متر. مصمم للتحكم في العمليات لمسافات طويلة، ودعم السلامة الجوهرية في البيئات المتفجرة (Ethernet-APL).
• 10BASE-T1S : سرعة 10 ميجابت في الثانية، تدعم طوبولوجيا Multidrop. يسمح بتوصيل أكثر من اثني عشر جهازًا بالتوازي على خط رئيسي واحد يصل طوله إلى 25 مترًا، مما يؤدي إلى التخلص من الأسلاك الهيكلية النجمية الضخمة.
• 100/1000BASE-T1 : سرعة 100 ميجابت في الثانية أو 1 جيجابت في الثانية، تصل إلى 15-40 مترًا. يستخدم بشكل أساسي للتوصيل عالي السرعة داخل المركبات أو رؤية الآلات الصناعية عالية الدقة.

2. معايير واجهة الاتصال الصناعية (سلسلة IEC 63171)

نظرًا لأن موصلات RJ45 التقليدية كبيرة الحجم للغاية وتفتقر إلى مقاومة الاهتزاز، فقد وضعت الصناعة معايير جديدة:

• IEC 63171-6 والواجهات الصغيرة الأخرى : تغطي تصنيفات الحماية IP20 إلى IP67، وهي مقاومة للصدمات والسقوط. حجمها لا يمثل سوى جزء صغير من الواجهات التقليدية، مما يجعلها الموصلات الرئيسية لأجهزة الجيل التالي.
• الواجهة الهجينة M12 (IEC 63171-7) : الحل النهائي للأجهزة عالية الطاقة. يحدد المعيار مجموعات من دبابيس البيانات ودبابيس إمداد متعددة عالية الطاقة، مما يدعم النقل المتزامن لـ "طاقة البيانات" للمعدات الثقيلة مثل المحركات ومحركات الأقراص المؤازرة.

الأسئلة المتداولة (الأسئلة الشائعة)

س1: هل SPE أبطأ من الشبكات التقليدية؟

لا. تعتمد سرعة الشبكة على معيار البروتوكول، وليس على السمك الفعلي للارتباط. يمكن لـ SPE أيضًا دعم سرعات جيجابت تصل إلى 1 جيجابت في الثانية عبر مسافات قصيرة (على سبيل المثال، 40 مترًا).

س2: هل طاقة SPE عبر خطوط البيانات (PoDL) هي نفس طاقة PoE؟

الغرض هو نفسه، ولكن التكنولوجيا الأساسية مختلفة. يعتمد PoE التقليدي على أزواج احتياطية أو طاقة فانتوم داخل كابلات مكونة من 4 أزواج، في حين يمكن لـ PoDL مزج ونقل البيانات عالية التردد وطاقة التيار المستمر في وقت واحد على دارة مادية زوجية واحدة (ثنائية النواة).

س3: هل يمكن استخدام الأسلاك العادية ثنائية النواة أو كابلات Ethernet القديمة مباشرة ككابلات SPE؟

لا ينصح به للغاية. يخضع نظام نقل SPE الحقيقي لتحسين صارم للمقاومة، وفقدان العودة، والحديث المتبادل خصيصًا للإرسال عالي التردد لزوج واحد. تشتمل كابلات SPE الصناعية أيضًا على عناصر هيكلية مرنة خاصة لا يمكن للأسلاك النحاسية العادية مطابقتها.

الاستنتاج

إن شبكة إيثرنت أحادية الزوج (SPE) ليست بأي حال من الأحوال تخفيضًا تقنيًا لـ "وجود عدد أقل من الأسلاك النحاسية" ؛ إنه حجر الزاوية في الطبقة المادية للأتمتة الصناعية التي تتجه نحو الرقمنة والذكاء الحقيقيين. بالنسبة للمؤسسات التي تقوم بدمج تقنية SPE في تخطيط بنيتها التحتية في وقت مبكر، فإنها لا تقلل بشكل كبير من تكاليف النشر والصيانة الحالية فحسب، بل تستحوذ أيضًا على مكانة عالية في الجيل التالي من بنية إنترنت كل شيء.

كشركة مصنعة تركز على الكابلات عالية الجودة، فإن هوابوكابل يواكب فريقنا دائمًا أحدث تقنيات الاتصالات الصناعية، وهو مخصص لتزويد العملاء العالميين بحلول كابلات موثوقة تلبي المعايير الصناعية الصارمة. لا تتردد في الاتصال بفريقنا للحصول على مواصفات الكابل وعروض الأسعار المخصصة لمشاريعك.
