ما هو العمر الافتراضي للكابل المعزول XLPE؟

يتراوح العمر التصميمي للكابلات المعزولة المصنوعة من البولي إيثيلين المتقاطع (XLPE) عادةً من 20 إلى 30 عامًا. ومع ذلك، في التشغيل الفعلي، الخدمة المادية للحياة الحديثة كابلات XLPE يمكن أن يصل عمرها إلى ما بين 40 إلى 60 عامًا، بشرط عدم إخضاعها للتشغيل طويل الأمد بحدود الحمولة القصوى وحمايتها من الأضرار البيئية الشديدة. عند درجة حرارة التشغيل المقدرة بـ 90 درجة مئوية، تحافظ المادة العازلة على قوة عازلة عالية. ومع ذلك، عندما ترتفع درجة حرارة التشغيل إلى ما بين 95 درجة مئوية و105 درجة مئوية، ينخفض ​​العمر المتوقع للكابل إلى 7 إلى 30 عامًا فقط.

أصبحت كابلات XLPE العمود الفقري الأساسي لشبكات الطاقة ذات الجهد المتوسط ​​والعالي والفائق نظرًا لخصائص العزل الكهربائي الفائقة، وفقدان العزل الكهربائي المنخفض للغاية، ومقاومة الحرارة الممتازة، والقوة الميكانيكية العالية. عمر الكابل هو وظيفة تدهور ديناميكية يتم تحديدها بشكل مشترك من خلال درجة الحرارة والمجال الكهربائي والرطوبة (تأثير شجرة المياه) والضغط الميكانيكي.

بيانات العمر الأساسية والمعايير الدولية

• خط الأساس للتصميم: تنص المعايير الدولية مثل IEC 60502 بشكل صارم على الحد الأقصى لدرجة حرارة تشغيل الموصل المستمر المسموح بها والتي تبلغ 90 درجة مئوية لكابلات XLPE. يتم تعيين هذه العتبة بناءً على معدل التحلل التأكسدي الحراري للبوليمرات عالية الجزيئية.
• حدود درجة الحرارة: تتراوح درجة الحرارة المسموح بها للحمل الزائد في حالات الطوارئ لكابلات XLPE من 105 درجة مئوية إلى 130 درجة مئوية، في حين أن درجة الحرارة اللحظية التي يمكن أن تتحملها خلال دائرة كهربائية قصيرة يمكن أن تصل إلى 250 درجة مئوية (لمدة لا تتجاوز 5 ثوانٍ).
• عمر الخدمة الفعلي: عند درجة حرارة التشغيل القياسية البالغة 90 درجة مئوية، فإن العمر المتوقع لمواد XLPE يتراوح بين 40 إلى 60 عامًا. إذا كان الكابل يعمل باستمرار في ظل ظروف التحميل الجزئي في تطبيقات العالم الحقيقي (على سبيل المثال، مع الحفاظ على درجة حرارة الموصل عند حوالي 70 درجة مئوية)، فإن عمره الفعلي يمكن أن يتجاوز بسهولة علامة 50 عامًا.

آليات الشيخوخة الأساسية لكابلات XLPE

إن تقادم عزل الكابلات هو عملية فيزيائية وكيميائية لا رجعة فيها تؤدي إلى انخفاض قوة العزل الكهربائي. يتم تشغيل الآليات الأساسية بواسطة الضغوط الأربعة التالية:

• الشيخوخة الحرارية: يؤدي التعرض طويل الأمد لدرجات الحرارة المرتفعة إلى تدهور الأكسدة الحرارية. على المستوى المجهري، يتجلى هذا في صورة هشاشة المادة، مع انخفاض كبير في الاستطالة عند الكسر (EAB) وقوة الشد. في التقييمات الهندسية، عندما ينخفض ​​EAB إلى 50% من قيمته الأولية، فإنه يعتبر "نهاية الحياة المادية" للمادة.
• الشيخوخة الكهربائية: تتسبب العيوب المجهرية (مثل الفراغات أو الشوائب) داخل الطبقة العازلة في تشويه المجال الكهربائي، مما يؤدي إلى التفريغ الجزئي (PD). مع مرور الوقت، يشكل التآكل الكهربائي "شجرة كهربائية"، والتي تخترق في النهاية الطبقة العازلة، مما يؤدي إلى انهيار كارثي. يؤدي تراكم الشحنات الفضائية في تطبيقات التيار المباشر عالي الجهد (HVDC) أيضًا إلى تفاقم تشويه المجال الكهربائي.
• تشجير المياه: هذا هو "القاتل الخفي" في البيئات الرطبة. تحت تأثير المجال الكهربائي المتناوب، تتدخل الرطوبة في العيوب المجهرية داخل العازل، وتشكل شبكة تشبه الشجرة من الفراغات الدقيقة المملوءة بالماء. وهذا يقلل بشكل كبير من القدرة الإجمالية على تحمل الجهد للعازل.
• الإجهاد الميكانيكي والكيميائي: سيؤدي عدم الالتزام بالحد الأدنى من متطلبات نصف قطر الانحناء أثناء التثبيت (التعب الميكانيكي) إلى توسيع الفراغات المجهرية، مما يعزز بشكل كبير بدء التفريغ الجزئي وتشجير المياه. علاوة على ذلك، يمكن للأيونات مثل أيونات الكلوريد الموجودة في البيئات البحرية أن تؤدي إلى تحلل كيميائي عند درجات حرارة عالية، مما يتسبب في انخفاض حاد في مقاومة الحجم لـ XLPE.

التنبؤ بالعمر وطرق التشخيص المتقدمة

لتقدير العمر المفيد المتبقي (RUL) بدقة، تستخدم الصناعة النماذج الرياضية وتقنيات الاختبار غير المدمرة التالية:

النماذج الرياضية

• نموذج التنبؤ بالحياة الحرارية: بناء على معادلة أرهينيوس. يكشف هذا النموذج عن علاقة أسية بين درجة الحرارة وعمر الخدمة: مقابل كل انخفاض بمقدار 10 درجات مئوية في درجة الحرارة، يتضاعف عمر الشيخوخة الحرارية.
• نموذج حياة الإجهاد الكهربائي: بناءً على نموذج الطاقة العكسية (IPM). معاملها الرئيسي، معامل تحمل الجهد (VEC)، يقيس مقاومة المادة للشيخوخة الكهربائية. عادةً ما تحتوي مواد XLPE عالية الجودة على VEC بين 15 و30.

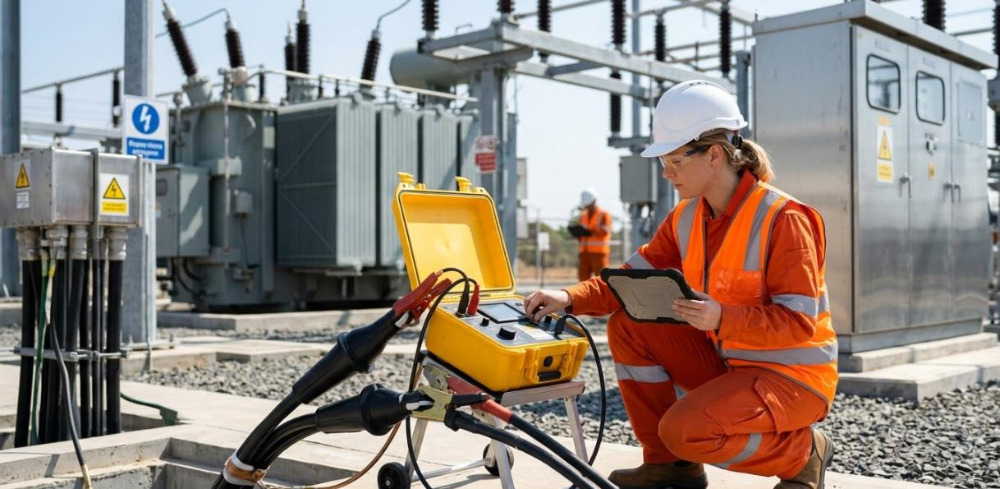

تطور طرق التشخيص

• DC Hipot (اختبار الجهد العالي للتيار المباشر): لقد أصبح هذا الآن قديمًا ومدمرًا للغاية. يقوم الجهد العالي للتيار المستمر بتجميع "شحنة الفضاء" داخل عزل XLPE. عند استئناف تشغيل التيار المتردد، يمكن للمجالات الكهربائية المتراكبة أن تكسر على الفور طبقة العزل الهشة.
• اختبار VLF (التردد المنخفض جدًا): البديل المفضل للصناعة. يستخدم طاقة تيار متردد منخفضة التردد للغاية (0.1 هرتز)، مما يتجنب تأثير الشحن الفضائي بينما يتسبب في تدهور العيوب بشدة أثناء الاختبار الخاضع للرقابة.
• تشخيص تان دلتا (زاوية فقدان العزل الكهربائي): "المعيار الذهبي" لتقييم عمر شجرة المياه ودخول الرطوبة في كابلات XLPE. من خلال قياس الزيادة غير الخطية في قيم الخسارة مع ارتفاع جهد الاختبار (تأثير "الرفع")، فإنه يحدد بدقة مدى خطورة الشيخوخة.
• مراقبة التفريغ الجزئي (PD): يستخدم لتحديد العيوب المجهرية بدقة داخل الطبقة العازلة (على سبيل المثال، فجوات الهواء في المفاصل أو طبقات التدريع التالفة).

الممارسات الهندسية وضمان الجودة لإطالة عمر كابل XLPE

يتطلب تحقيق عمر خدمة يزيد عن 50 عامًا لكابلات XLPE مراقبة الجودة الشاملة بدءًا من التصنيع وحتى التشغيل:

• تحكم مطلق في التصنيع واختيار المواد المتميزة

يجب استخدام المواد عالية النقاء وإنتاجها في بيئة نظيفة للغاية.

إن تنفيذ عملية البثق الثلاثي يضمن الترابط على المستوى الذري بين درع الموصل، وطبقة العزل XLPE، ودرع العزل، مما يزيل تمامًا فجوات الهواء البينية التي يمكن أن تؤدي إلى التفريغ الجزئي.

استخدام مواد XLPE المقاومة للأشجار (TR-XLPE) والتصميمات الشاملة لمنع الماء (خيوط/أشرطة طولية لمنع الماء، وأغلفة شعاعية لمنع الماء) لعزل الرطوبة الخارجية تمامًا.

• التثبيت المتوافق والحماية الميكانيكية

يجب التحكم بدقة في نصف قطر الانحناء (ما لا يقل عن 10 إلى 15 مرة من القطر الخارجي) وشد السحب لمنع حدوث تشققات صغيرة في الطبقة العازلة.

تعتبر المفاصل والنهايات الأجزاء الأكثر ضعفًا في خط الكابل. يجب أن يتم تصنيعها في بيئات جافة نسبيًا وخالية من الغبار لتجنب إدخال الشوائب.

• تحسين البيئة التشغيلية والإدارة الحرارية

حافظ على مسافة معقولة بين الكابلات لتسهيل تبديد الحرارة ومنع تراكم الحرارة.

يوصى باعتماد عملية مخففة، مع ترك هامش سعة مناسب لتجنب التشغيل بالحمل الكامل على المدى الطويل.

قم بتركيب واقيات موثوقة من زيادة التيار (مانعات الصواعق) لامتصاص ارتفاعات الجهد العالي التردد الناتجة عن تبديل الجهد الزائد وضربات البرق.

الأسئلة المتداولة:

س 1: لماذا تستخدم أنظمة الطاقة الحديثة على نطاق واسع كابلات XLPE بدلاً من كابلات PVC التقليدية؟

ج: يتميز XLPE (البولي إيثيلين المتقاطع) بهيكل متصلد بالحرارة شبكيًا ثلاثي الأبعاد، مما يسمح بدرجات حرارة تشغيل مستمرة تصل إلى 90 درجة مئوية، وتتجاوز بكثير PVC (بحد أقصى 70 درجة مئوية). علاوة على ذلك، يتميز XLPE بقوة عازلة أعلى، وفقدان عازل أقل، ولا يطلق غازات الهالوجين السامة عند حرقه. إنه يتفوق بشكل شامل على كابلات PVC من حيث العمر والأداء الكهربائي.

Q2: درجة حرارة التشغيل القصوى لكابل XLPE هي 90 درجة مئوية. هل سيؤدي تجاوز درجة الحرارة هذه أحيانًا إلى احتراق الكابل على الفور؟

ج: لن يحترق على الفور، لكنه سيسرع الشيخوخة الحرارية. تسمح المعايير الدولية بالتحميل الزائد في حالات الطوارئ على المدى القصير حتى 105 درجة مئوية أو حتى 130 درجة مئوية. ومع ذلك، وفقًا لنموذج أرهينيوس للشيخوخة، لكل 10 درجات مئوية تتجاوز درجة الحرارة القيمة المقدرة، يتضاعف معدل تدهور الطبقة العازلة. سيؤدي التشغيل طويل الأمد لدرجة الحرارة الزائدة إلى تقليل العمر الإجمالي للكابل بشكل كبير.

س3: ما هو "التشجير المائي" وكيف يمكن الوقاية منه؟

ج: تشجير المياه عبارة عن شبكة تشبه الأشجار من الفراغات الدقيقة التي تتشكل عندما تغزو الرطوبة العيوب المجهرية في العازل وتمتد بشكل مستمر تحت التأثير المشترك للمجال الكهربائي المتناوب والبيئة الرطبة في كابلات XLPE. تتضمن طرق الوقاية ما يلي: استخدام تصميمات مانعة للماء (مثل أغلفة مانعة للماء نصف قطرية وخيوط مانعة للماء الطولية)، واستخدام مواد مثبطة للأشجار (TR-XLPE)، وضمان عدم خدش الغلاف الخارجي للكابل أثناء التثبيت.

س 4: أريد اختبار حالة العزل للكابلات التي كانت في الخدمة لسنوات عديدة. هل يمكنني استخدام جهاز اختبار DC Hipot القياسي؟

ج: بالتأكيد لا. يعد إجراء اختبارات التيار المستمر عالية الجهد التقليدية على كابلات XLPE أمرًا مدمرًا للغاية. يقوم الجهد العالي للتيار المستمر بتجميع "شحنة الفضاء" داخل العزل. بمجرد استعادة طاقة التيار المتردد بعد الاختبار، تكون الطبقة العازلة - التي ربما استمرت في العمل بشكل طبيعي - معرضة بشدة للانهيار الفوري.

س 5: إذا كان لا ينبغي استخدام اختبار DC Hipot، فكيف ينبغي تقييم درجة تقادم كابلات XLPE علميًا؟

ج: توصي معايير الصناعة باستخدام اختبار تحمل التيار المتردد للتردد المنخفض جدًا (VLF، 0.1 هرتز) جنبًا إلى جنب مع تشخيصات Tan Delta (ظل زاوية فقدان العزل الكهربائي). لا يؤدي اختبار الترددات المنخفضة جداً (VLF) إلى توليد شحنات مساحة ضارة، بينما يمكن لاختبار Tan Delta أن يحدد بدقة شدة تشجير المياه داخل الكابل عن طريق قياس خصائص الزيادة غير الخطية (Tip-up) لتيار التسرب عند جهد كهربائي مختلف، مما يساعدك على التخطيط للبدائل الوقائية.
