هل يمكن توصيل أسلاك الكهرباء مباشرة بأوعية النحاس؟

عند معالجة مسألة ما إذا كان سلك الألمنيوم يمكن توصيله مباشرة بأوعية نحاسية قياسية، وتوفر علوم المواد ومعايير الكود الكهربائي الوطني (NEC) الحالية إجابة محددة: بالتأكيد لا .

تكشف البيانات الصادرة عن لجنة سلامة المنتجات الاستهلاكية الأمريكية (CPSC) ومعهد فرانكلين للأبحاث أن المنازل السلكية بأسلاك الألمنيوم "التكنولوجية القديمة" قبل عام 1972 تزيد احتمالية وصولها إلى "ظروف خطر الحريق" بنسبة 55 مرة عند وصلات التوصيل والتبديل مقارنة بالمنازل السلكية بالنحاس النقي. لا ينشأ خطر الحريق الشديد هذا من أسلاك الألمنيوم الموجودة داخل الجدران، بل يتركز عند نقاط الاتصال الميكانيكية بين أسلاك الألمنيوم والمحطات الكهربائية غير المعدلة.

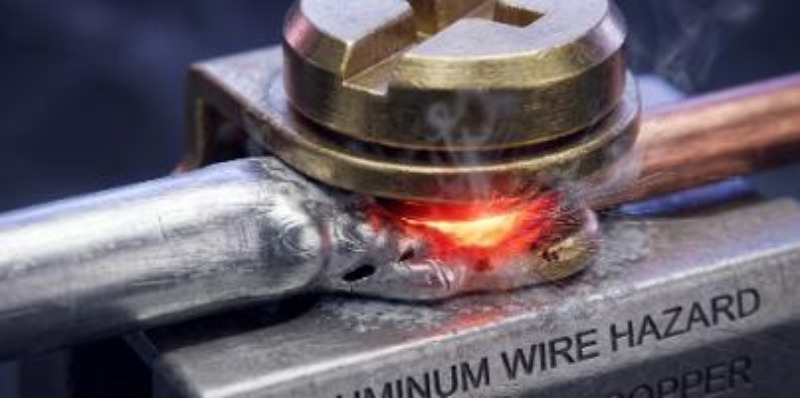

لماذا يعد التوصيل المباشر من الألومنيوم إلى النحاس خطيرًا للغاية؟

إن ضغط الألمنيوم والنحاس معًا بدون وسائط خاصة أو تصميمات ميكانيكية مخصصة يؤدي حتمًا إلى سلسلة من التفاعلات الفيزيائية والكيميائية البطيئة ولكن لا رجعة فيها والمدمرة.

• عدم تطابق التمدد الحراري و"التدفق البارد": معامل التمدد الحراري للألمنيوم (~23.1 ميكرومتر/م·درجة مئوية) أعلى بكثير من معامل النحاس والصلب. عندما يسخن التيار السلك تحت القيود الصارمة لبرغي الوعاء القياسي، يخضع الألومنيوم لتمدد شديد وتشوه بلاستيكي عرضي لا رجعة فيه، يُعرف باسم "التدفق البارد" أو الزحف الميكانيكي. عند التبريد، ينكمش الألومنيوم ولكنه يفقد حجمه الأصلي، مما يترك فجوات مجهرية تسبب ارتخاء شديدًا وقوسًا واحتراقًا نهائيًا على مدار آلاف الدورات الحرارية.
• الطبقة العازلة للأكسيد القاتل: بينما يحتفظ النحاس المؤكسد ببعض الموصلية، يتفاعل الألومنيوم على الفور مع الأكسجين، ويشكل طبقة كثيفة وصلبة للغاية من أكسيد الألومنيوم (Al₂O₃). تعتبر هذه الطبقة عازل كهربائي ممتاز يعيق انتقال التيار بشدة. ومع ارتخاء الاتصال الميكانيكي، تتسارع عملية الأكسدة، مما يتسبب في ارتفاع مقاومة التلامس بشكل كبير وتوليد حرارة مدمرة هائلة.
• التآكل الكلفاني: هناك فرق محتمل كبير بين الألومنيوم والنحاس. عندما تتلامس هذه المعادن المتباينة داخل وعاء قياسي وتتعرض للرطوبة المحيطة، فإنها تشكل خلية كلفانية مجهرية. باعتباره الأنود النشط للغاية، يتعرض سلك الألومنيوم للتآكل الجلفاني السريع، مما يؤدي إلى تدهور هيكله المادي ومقطعه العرضي الكهربائي.

حل الاتصال المباشر الوحيد المتوافق: الأجهزة ذات التصنيف كو/ALR

يُمنع منعًا باتًا استخدام الأوعية القياسية التي تحمل علامة "CU ONLY" في إنهاء أسلاك الألمنيوم تحت أي ظرف من الظروف. نظرًا لزحف الألومنيوم على المدى الطويل، فشلت أيضًا أجهزة "AL/CU" المبكرة بمعدلات عالية.

تفرض الرموز الكهربائية الحديثة (مثل NEC 406.10) بموجب القانون عدم وضع علامة على الأجهزة CO/ALR (النحاس والألومنيوم المعدل) يُمنع تمامًا من إنهاء موصلات الألومنيوم بشكل مباشر. يجب أن تمر أوعية CO/ALR الصارمة يو ال 1567 قياسي. إنها تستخدم طلاءًا عميقًا بالقصدير لتقليل التفاعلات الغلفانية وتتميز بفتحات توجيه ضيقة متخصصة لتثبيت سلك الألومنيوم فعليًا في مكانه، مما يمنع التدفق البارد.

أفضل حل للإصلاح الدائم: "ضفيرة" النحاس

نظرًا لأن أوعية CO/ALR غالية الثمن ولا يمكنها إصلاح مخاطر أسلاك الألمنيوم المتعددة الموصولة معًا داخل صندوق التوصيل، فإن الإصلاح الدائم الأكثر توصية من قبل لجنة سلامة المنتجات الاستهلاكية (CPSC) هو "الضفيرة" . يتضمن ذلك ربط قطعة قصيرة من سلك النحاس النقي بشكل آمن بسلك الألمنيوم الموجود، والذي يتم بعد ذلك توصيله بأي وعاء حديث قياسي.

توافق لجنة سلامة المنتجات الاستهلاكية (CPSC) رسميًا على طريقتين دائمتين فقط للضفيرة:

1. نظام تجعيد اللحام البارد COPALUM (الحل الأمثل الدائم)

تم تطويرها بواسطة TE Connectivity، وهذه هي طريقة الإصلاح الوحيدة التي تعتبرها لجنة سلامة المنتجات الاستهلاكية (CPSC) آمنة مثل إعادة توصيل أسلاك المنزل بالكامل بالنحاس.

• الآلية: يستخدم غلافًا نحاسيًا مطليًا بالقصدير. تطبق أداة الطاقة الخاصة 10000 رطل من الضغط المطلق لإنشاء "تجعيد جاف".
• النتيجة: يجبر هذا الضغط الشديد المعادن على التدفق بشكل لدن، مما يؤدي إلى تمزيق طبقة الأكسيد على الفور ودمج الشبكات المعدنية في درجة حرارة الغرفة لتشكيل "لحام بارد"، مما يؤدي إلى القضاء بشكل دائم على الأكسدة والتآكل الجلفاني في المستقبل.

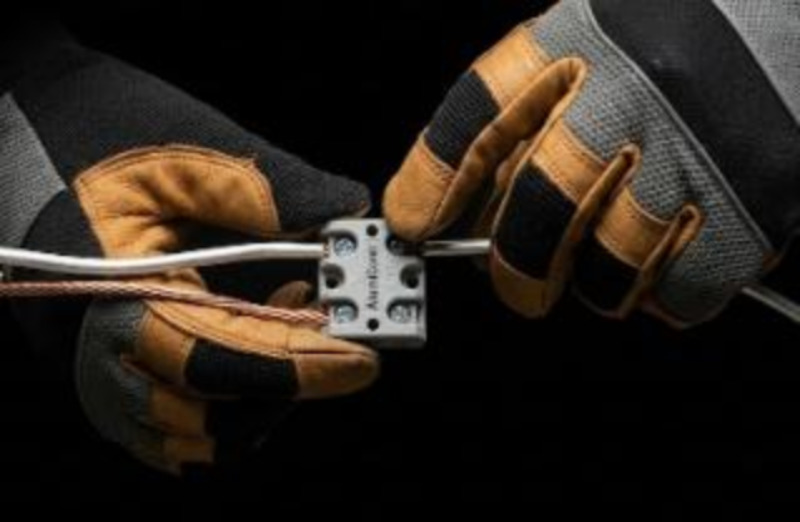

2. محطة AlumiConn المخصصة لتحويل الألومنيوم إلى النحاس (بديل معتمد)

بالنسبة للمناطق التي لا تتوفر فيها أدوات COPALUM، توافق لجنة سلامة المنتجات الاستهلاكية (CPSC) على موصل AlumiConn من شركة King Innovation.

• الآلية: إنها عبارة عن كتلة طرفية صغيرة الحجم ومتعددة المنافذ حيث يتم إدخال أسلاك الألمنيوم والنحاس في منافذ معزولة تمامًا، مما يؤدي إلى قطع مسار التآكل الجلفاني عند المصدر.
• المضادة للأكسدة: الجزء الداخلي مملوء مسبقًا بمعجون مضاد للأكسدة يقوم على الفور بتغطية بلورات الألومنيوم العارية عند إدخالها، مما يمنع الأكسجين.

تحذير الامتثال الحرج: التحكم الإلزامي في عزم الدوران (NEC 110.14(D))

عند استخدام موصلات AlumiConn، تتطلب NEC 110.14(D) صراحةً من القائمين على التثبيت استخدام موصل أداة عزم الدوران معايرة (مثل مفك عزم الدوران) لتحقيق عزم الدوران المحدد من قبل الشركة المصنعة (عادةً من 10 إلى 15 بوصة). يؤدي الشد الزائد إلى احتراق عالي المقاومة، بينما يؤدي الشد الزائد إلى سحق سلك الألومنيوم الناعم. إن عدم استخدام أداة عزم الدوران ينتهك قوانين NEC ويمكن أن يؤدي إلى رفض مطالبات التأمين بعد نشوب حريق.

محظور تمامًا: هل صواميل الأسلاك القياسية أو "الأرجوانية" آمنة؟

لا، يجب ألا تستخدم أبدًا صواميل سلكية ملتوية قياسية للتوصيلات من الألومنيوم إلى النحاس. حتى صواميل الأسلاك "الأرجوانية" التي يتم تسويقها للتوصيلات من الألومنيوم إلى النحاس (مثل Ideal 65، التي تحتوي على معجون مضاد للأكسدة) لم تتم الموافقة عليها من قبل لجنة سلامة المنتجات الاستهلاكية (CPSC) للإصلاحات الدائمة. تظهر الاختبارات المعملية أن النوابض الحلزونية الموجودة داخل صواميل الأسلاك هذه لا يمكنها تقييد التمدد الحراري الشديد والتدفق البارد للألمنيوم. غالبًا ما تفشل وصلات صواميل الأسلاك الموجودة على أسلاك الألمنيوم وتشكل مخاطر نشوب حريق بشكل أسرع من الأوعية القديمة الأصلية غير المعالجة.

الأسئلة الشائعة | الأسئلة المتداولة

س1: هل يمكنني توصيل سلك الألمنيوم مباشرة بمقبس نحاسي قياسي؟

بالتأكيد لا. وفقًا لقانون الكهرباء الوطني (NEC)، يُمنع منعًا باتًا الأجهزة غير المعتمدة التي لا تحمل علامة CO/ALR من إنهاء موصلات الألومنيوم. يؤدي الضغط المباشر لهذين المعدنين دون تصميم ميكانيكي متخصص إلى حدوث تفاعلات مدمرة لا رجعة فيها.

س2: لماذا يؤدي توصيل أسلاك الألمنيوم والنحاس إلى حدوث الحرائق؟ هناك ثلاثة أسباب أساسية: أولاً، يؤدي التمدد الحراري العالي للألمنيوم إلى زحف ميكانيكي (تدفق بارد) عند نقطة الاتصال، مما يؤدي إلى الارتخاء والانحناء. ثانيًا، يشكل الألومنيوم المكشوف على الفور طبقة أكسيد عازلة للغاية (أكسيد الألومنيوم) تولد حرارة شديدة. ثالثًا، يؤدي التلامس بين المعدنين إلى حدوث تآكل كلفاني، مما يؤدي إلى تدهور سريع في القوة الميكانيكية للسلك.

س 3: هل يمكنني استخدام أوعية "AL/CU" أو صواميل سلكية "أرجوانية" مع معجون مضاد للأكسدة؟

لا، لقد فشلت أجهزة "AL/CU" المبكرة لأنها لم تتمكن من مقاومة زحف الألومنيوم على المدى الطويل. وبالمثل، لم يتم التعرف على صواميل الأسلاك "الأرجوانية" ذات العجينة المضادة للأكسدة من قبل لجنة سلامة المنتجات الاستهلاكية (CPSC) للإصلاحات الدائمة؛ إن معدل فشلها وخطر نشوب الحرائق فيها أسرع من الأوعية القديمة غير المعالجة.

س 4: ما هي الطريقة الأكثر توافقًا وأمانًا لإصلاح أسلاك الألمنيوم القديمة؟

لا يوجد سوى مسارين متوافقين تمامًا للتخلص بشكل دائم من مخاطر ارتفاع درجة الحرارة: إما استبدال الأجهزة بالكامل بأوعية CO/ALR مخصصة تتوافق مع معيار UL 1567؛ أو استخدم أسلاك التوصيل النحاسية مع نظام اللحام البارد COPALUM أو أطراف AlumiConn، مما يضمن لك استخدام أداة عزم الدوران الدقيقة لتلبية مواصفات عزم الدوران NEC 110.14(D) أثناء التثبيت.
