أفضل كابل للدفن تحت الأرض --- دليل هندسي شامل

نسخة الوثيقة: 1.0 الغرض: لتزويد مهندسي الكهرباء والمقاولين ومديري المشاريع بتوجيه موضوعي بشأن الاختيار الكابلات مناسبة لتطبيقات الدفن المباشر، مما يضمن الموثوقية على المدى الطويل والامتثال للمعايير الدولية.

1. مقدمة

عندما يتعلق الأمر بطول عمر البنية التحتية، فإن اختيار الكابل المناسب لها الدفن المباشر (DB) يعد أحد أهم القرارات في التصميم والتركيب الكهربائي. على عكس الكابلات المثبتة على القناة، تتعرض الكابلات المدفونة مباشرة بشكل مستمر إلى:

• رطوبة التربة والمياه الجوفية
• كيمياء التربة المتغيرة ودرجة الحموضة
• الاجهادات الميكانيكية الناتجة عن الصخور والردم وحركة الأرض
• الدراجات الحرارية أثناء التشغيل

يحدد هذا الدليل المتطلبات الأساسية، ويوصي بأنواع الكابلات حسب التطبيق، ويقارن مواد الموصل، ويحدد ممارسات التثبيت الأساسية لتحقيق عمر خدمة يصل إلى 30 عامًا.

2. متطلبات كابل الدفن المباشر

يعتبر الكابل مناسبًا للدفن المباشر فقط عندما يكون العزل والغطاء الخارجي مصممين خصيصًا لمقاومة:

• دخول الرطوبة وظواهر التدهور مثل تشجير المياه
• الضرر الميكانيكي من الأدوات الحادة أو تسوية التربة أو الحفر العرضي
• هجوم كيميائي من ملوثات التربة أو الأسمدة أو المياه الجوفية
• الإجهاد الحراري والبيئي في ظل الظروف العادية والحمل الزائد

الكابلات القياسية ذات التصنيف الداخلي (على سبيل المثال، THHN، أسلاك البناء البلاستيكية العادية). لا مناسبة للدفن المباشر دون حماية ميكانيكية إضافية.

3. أنواع الكابلات الموصى بها حسب التطبيق

يعتمد اختيار الكابل على فئة الجهد ومتطلبات الحمل والظروف البيئية والمعايير الإقليمية/الوطنية السائدة (على سبيل المثال، NEC أو IEC 60502 أو ما يعادلها محليًا).

3.1 السكنية والتجارية الخفيفة (الجهد المنخفض ≥ 600 فولت)

• UF-B (المغذي تحت الأرض) سترة صلبة من البلاستيك الحراري تغطي جميع الموصلات؛ تستخدم على نطاق واسع للدوائر الفرعية في المواقع الرطبة.
• الاستخدام-2/RHW-2/XHHW-2 موصلات فردية معزولة بـ XLPE، تصنيف رطب/جاف بدرجة حرارة 90 درجة مئوية؛ شائع لمداخل الخدمة والمغذيات. يحمل العديد منها تقييمات متعددة لتعدد الاستخدامات.
• URD (التوزيع السكني تحت الأرض) كابلات الألومنيوم الثلاثية/الرباعية المجمعة مسبقًا مع عزل XLPE؛ الاختيار السائد لخدمات تحت الأرض السكنية فعالة من حيث التكلفة.

3.2 الأنشطة التجارية والصناعية والمرافقية (الجهد المتوسط والحمل العالي)

• الكابلات المعزولة بـ XLPE يوفر عزل البولي إيثيلين المتقاطع ثباتًا حراريًا ممتازًا (90-105 درجة مئوية متواصلًا)، ومقاومة للتشقق الناتج عن الإجهاد البيئي، وأداء طويل الأمد في البيئات الرطبة. الإنشاءات الشائعة: أحادية النواة أو متعددة النواة مع غلاف PVC أو PE أو LSOH. المعايير المطبقة: IEC 60502-1 (LV)، IEC 60502-2 (MV)، UL 44، UL 854، إلخ.
• الكابلات المدرعة (لتعزيز الحماية الميكانيكية)
  • STA (درع الشريط الفولاذي) - فعال ضد السحق وأضرار القوارض.
  • SWA (درع الأسلاك الفولاذية) - قوة الشد متفوقة. مثالية للتربة غير المستقرة أو السحب الطويل.

3.3 مصادر الطاقة المتجددة والتركيبات الكهروضوئية

• الاستخدام-2 أو الأسلاك الكهروضوئية (UL 4703) مقاومة للأشعة فوق البنفسجية، ودرجات الحرارة العالية (90-150 درجة مئوية)؛ مناسبة للتشغيل المكشوف والقطاعات المدفونة.
• يتم تحديد الموصلات XLPE ذات التصنيف المزدوج (على سبيل المثال، RHW-2/USE-2) بشكل متزايد.

4. مقارنة المواد الموصلة

ملاحظة هامة لموصلات الألومنيوم: استخدم دائمًا الموصلات المدرجة في قائمة UL أو ما يعادلها، واستخدم مركبًا مضادًا للأكسدة معتمدًا، واتبع مواصفات عزم دوران الشركة المصنعة لتقليل حالات فشل الاتصال المرتبطة بالأكسدة.

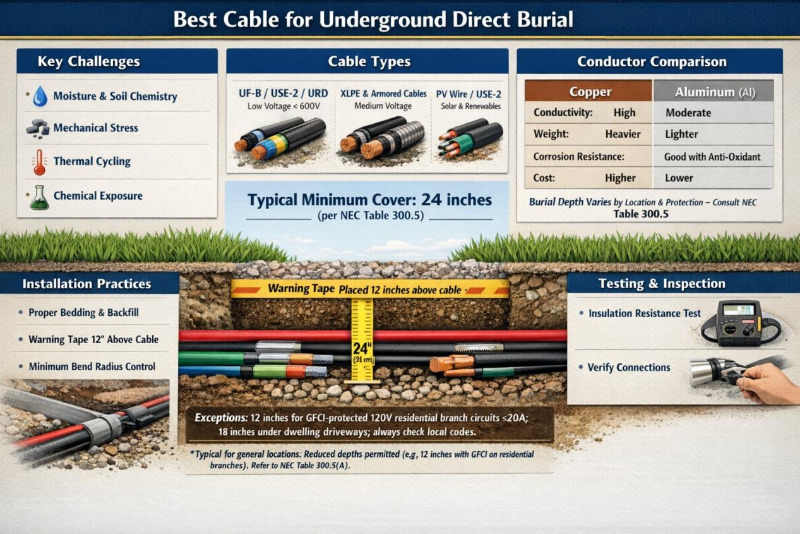

5. ممارسات التثبيت الأساسية

لزيادة عمر الكابل وسلامته إلى الحد الأقصى:

1. الحد الأدنى لعمق الدفن الامتثال للقوانين الكهربائية المحلية/الوطنية. القيم النموذجية (مثال من جدول NEC 300.5):

• الدوائر الفرعية السكنية (120/240 فولت مع حماية GFCI): 12-18 بوصة
• الدفن المباشر العام (معظم المواقع): 24 بوصة
• تحت مناطق مرور المركبات (الممرات والطرق): 24 بوصة أو أكثر
• في القناة: يُسمح بأعماق منخفضة (من 6 إلى 18 بوصة حسب نوع القناة)

2. الفراش والردم ضع 4 إلى 6 بوصات من الرمل النظيف أو التربة الناعمة الخالية من الصخور أسفل الكابل وحوله للحماية من الأشياء الحادة.

3. التحذير والحماية الميكانيكية

• قم بتركيب شريط تحذير تحت الأرض قابل للاكتشاف على ارتفاع 12 بوصة فوق الكابل.
• استخدم الألواح الخرسانية أو الألواح الواقية أو التغطيات في مناطق الحفر عالية الخطورة.

4.أفضل الممارسات الإضافية

• مراقبة الحد الأدنى لنصف قطر الانحناء وفقًا لمواصفات الشركة المصنعة.
• التحكم في سحب التوتر لتجنب تلف الغلاف أو العزل.
• إجراء اختبار مقاومة العزل (الميجر) بعد التركيب والردم.

6. ملخص - إرشادات الاختيار

تحقق دائمًا من الامتثال لأحدث إصدار من المعايير المعمول بها (سلسلة NEC أو IEC 60502 أو اللوائح المحلية)، وقم بمراجعة أوراق بيانات الشركة المصنعة، وقم بإجراء تقييمات المخاطر الخاصة بالموقع.
